Abstract:In dit artikel wordt de pendraaikotterkop onderzocht als precisiegereedschap voor draaibankbewerkingen. Het behandelt structureel ontwerp, functionele voordelen, typische toepassingen en selectieoverwegingen voor machinisten en B2B-kopers die werken met draai-, kotter- en interne bewerkingstaken.
Inhoudsopgave
Wat de pin-draai-boorkop doet

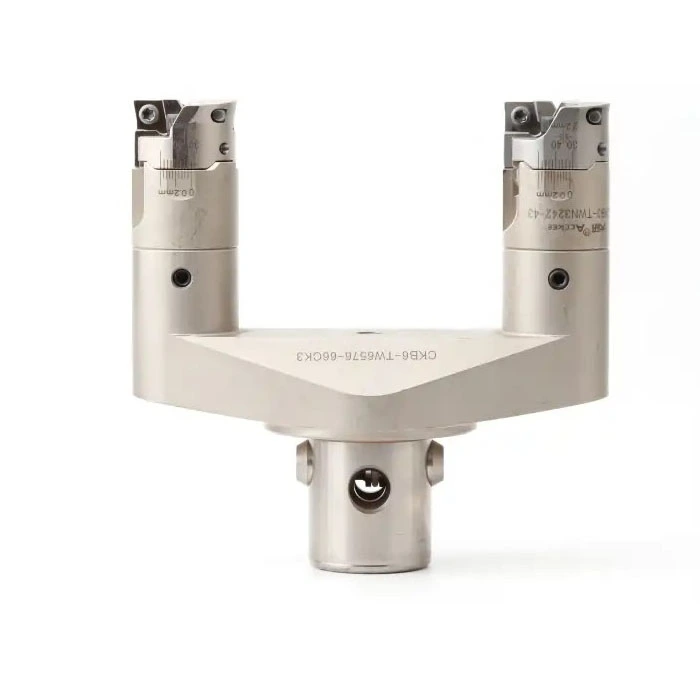

De pendraaiende kotterkop is een gereedschapsopzetstuk dat wordt gebruikt op draaibanken voor draai- en kotterbewerkingen waarbij een gecontroleerde diameterafstelling vereist is. Hiermee kan de machinist in veel configuraties de snijradius nauwkeurig afstellen zonder de machine te stoppen, waardoor de efficiëntie bij repetitieve interne en externe bewerkingstaken wordt verbeterd.
In tegenstelling tot vaste kotterbaren biedt de pendraaiende kotterkop een verstelbaar mechanisme. Dit maakt hem geschikt voor klussen waarbij de toleranties krap zijn en er sprake is van meerdere diameters.
Structuur en werkingsprincipe
Het gereedschap is gebouwd rond een lichaam dat een verschuifbare of verstelbare kotterbaar bevat. Een pinmechanisme regelt de radiale beweging, waardoor nauwkeurige veranderingen in de snijdiameter mogelijk zijn.
Hoofdgedeelte en montage
Het lichaam wordt gemonteerd op de gereedschapspaal of wagen van de draaibank. Het is ontworpen om de kotterbaar stevig vast te houden, waardoor trillingen tijdens het zagen tot een minimum worden beperkt.
Aanpassingsmechanisme
Een pen- of schroefaangedreven systeem beweegt de staaf in kleine stappen. Gegradueerde markeringen of meetklokken helpen de operator de diameter nauwkeurig in te stellen.
Kotterbaar en snijpunt
De kotterbaar draagt de snijplaat of punt. De lengte en diameter kunnen worden geselecteerd op basis van de boordiepte en het materiaal.
Fijne diametercontrole
Maakt nauwkeurige veranderingen aan de boor- of draaidiameter mogelijk.
Stabiel snijden
Ontworpen om trillingen tijdens kotterwerkzaamheden te verminderen.
Meerdere diameters
Geschikt voor klussen waarbij meerdere boormaten nodig zijn in één opstelling.
Functionele voordelen bij verspaning
Machinisten kiezen voor de pendraaiende kotterkop als ze herhaalbare resultaten en snelle aanpassingen nodig hebben. Het ontwerp reduceert de insteltijd in vergelijking met vaste kotterbaren en ondersteunt een strakkere tolerantiecontrole.
- Nauwkeurige diameterafstelling voor inwendig en uitwendig draaien.
- Minder uitvaltijd bij het wisselen tussen boringmaten.
- Verbeterde oppervlakteafwerking door stijve gereedschapshouder.
- Geschikt voor zowel kleine series als repetitieve productie.
- Compatibel met een reeks draaibankconfiguraties.
Omdat de snijdiameter in veel gevallen kan worden aangepast zonder het gereedschap te verwijderen, besparen operators tijd en behouden ze de consistentie tijdens een productierun.
Typische toepassingen
De pendraaiende kotterkop wordt gebruikt in veel bewerkingsomgevingen waar de nauwkeurigheid van de boring belangrijk is.
Algemeen draaien en saai
Ideaal voor het inwendig boren van hulzen, bussen en behuizingen. Het ondersteunt ook uitwendig draaien wanneer een gecontroleerde diameter vereist is.
Reparatie- en onderhoudswerkzaamheden
In reparatiewerkplaatsen helpt de verstelbare kop versleten boringen te herstellen volgens de specificaties zonder het hele onderdeel te hoeven vervangen.
Productie in kleine batches
Werkplaatsen profiteren van de snelle omschakeling tussen diameters, wat geschikt is voor werk met een laag volume en een grote verscheidenheid.
Overwegingen bij selectie en installatie
Het kiezen van de juiste pendraaikotterkop is afhankelijk van de draaibank, het werkstuk en de vereiste tolerantie. De onderstaande tabel geeft een overzicht van de belangrijkste factoren.
| Factor | Overweging |
|---|---|
| Grootte van boorbaar | Passend bij de boringdiameter en -diepte voor voldoende stijfheid. |
| Aanpassingsbereik | Zorg ervoor dat het bereik alle vereiste diameters omvat. |
| Montagetype | Bevestig de compatibiliteit met de gereedschapspaal of slede van de draaibank. |
| Type invoegen | Selecteer op basis van materiaal en gewenste oppervlakteafwerking. |
| Afstudeernauwkeurigheid | Fijnere markeringen ondersteunen een strengere tolerantiecontrole. |
Ga voor gedetailleerde specificaties en compatibele configuraties naar depin draaiende kotterkopproductpagina.
Veelgestelde vragen
Het wordt gebruikt op draaibanken voor draai- en kotterbewerkingen waarbij instelbare snijdiameters vereist zijn. Het is vooral handig voor inwendig kotteren, reparatiewerkzaamheden en klussen met meerdere boormaten.
Een pen- of schroefaangedreven systeem beweegt de kotterbaar in kleine stappen radiaal. Gegradueerde markeringen of een meetklok helpen de operator de diameter nauwkeurig in te stellen.
Ja. Afhankelijk van de opstelling en de oriëntatie van de kotterbaar kan de pendraaikotterkop zowel inwendig als uitwendig kotteren ondersteunen.
Bevestig dat het montagetype overeenkomt met de gereedschapspaal van uw draaibank, dat de boorbaarmaat past bij uw boringafmetingen en dat het aanpassingsbereik alle vereiste diameters dekt. Controleer ook of het gereedschap stijf genoeg is voor uw materiaal.
Waarom machinisten de pendraaiende boorkop gebruiken
Voor bewerkingen die nauwkeurige boordiameters en snelle aanpassingen vereisen, biedt de pendraaiende kotterkop een praktische oplossing. Het aanpasbare ontwerp vermindert de insteltijd, ondersteunt nauwe toleranties en past zich aan een reeks bewerkingstaken aan. Of het nu in een werkplaats, reparatiefaciliteit of productieomgeving is, het helpt de consistentie en controle te behouden.
Om de specificaties en beschikbare configuraties te bekijken, verken depin draaiende kotterkoppagina of neem contact op met ons team voor advies.
