Producten

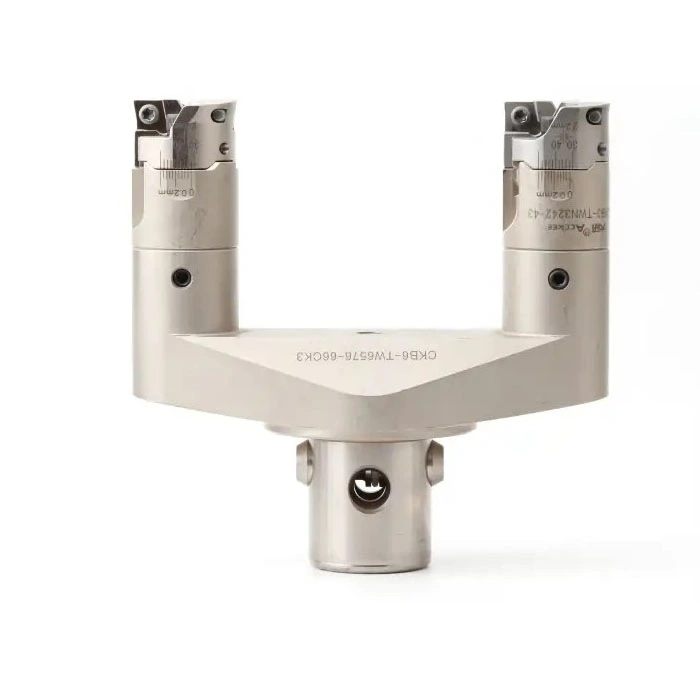

Pin draaiende saaie kop

Diameterbereik: 22 mm – 127 mm (0,866” – 5”)
• Lengtebereik: 56 mm – 77 mm (2,205” – 3,031”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Twee tegenover elkaar liggende wisselplaathouders balanceren de snijkrachten terwijl beide wisselplaten tegelijkertijd snijden
• Geschikt voor inwendig en uitwendig kotteren
• Zie pagina 98 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

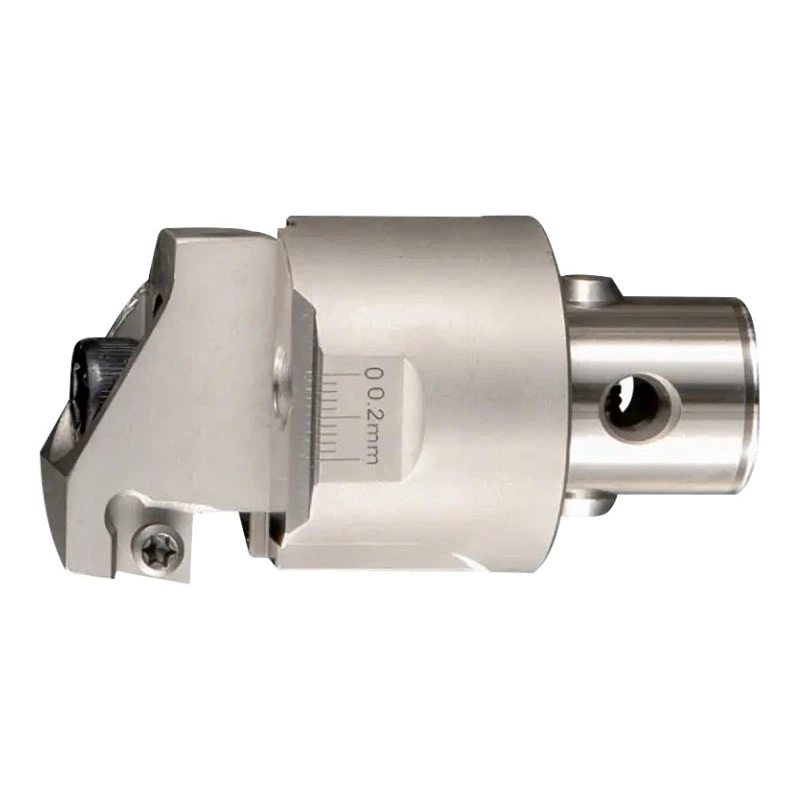

Modulair tegen-ruw kottersysteem

Diameterbereik: 30 mm – 160 mm (1,181” – 6,299”)
• Lengtebereik: 29 mm – 56 mm (1,142” – 2,205”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Verwisselbare modulaire koppen verminderen de gereedschapsvoorraad
• Precisieschroefafstelling maakt een nauwkeurige diameterafstelling mogelijk
• Modulaire constructie minimaliseert trillingen en doorbuiging
• Ondersteunt trekkend kotteren
• Zie pagina 112 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

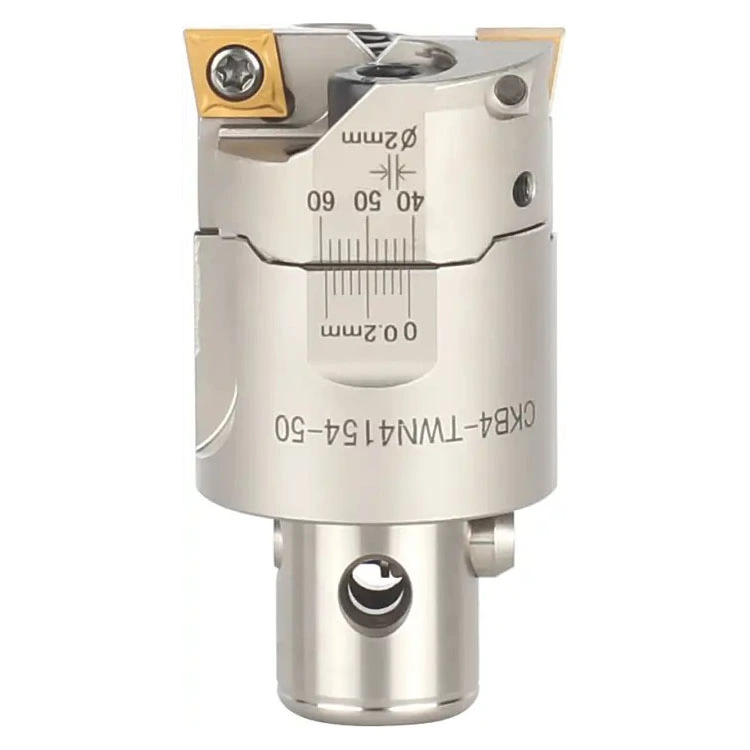

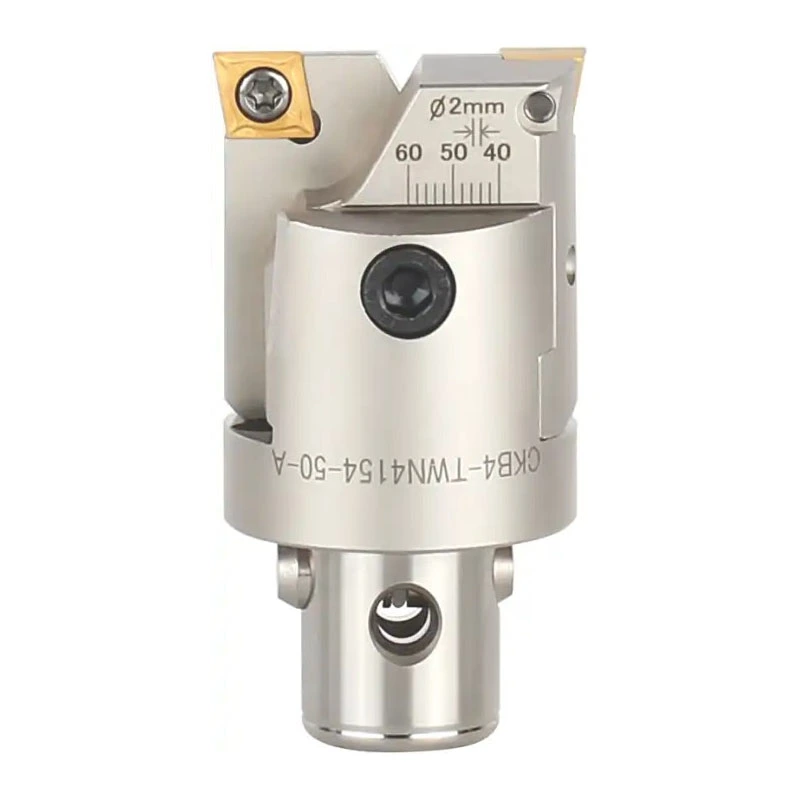

Zwaar snijden, ruwe boorkop

Diameterbereik: 25 mm – 90 mm (0,984” – 3,543”)
• Lengtebereik: 38 mm – 75 mm (1,496” – 2,953”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Robuuste constructie voor toepassingen met een hoog verspaningsvolume
• Stijve cartridgeklemming verbetert de positioneringsnauwkeurigheid en stabiliteit
• Ondersteunt 90° blindgatkotteren en 75° doorgaandgatkotteren
• Ontworpen voor zware snijbelastingen met minder trillingen
• Zie pagina 97 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

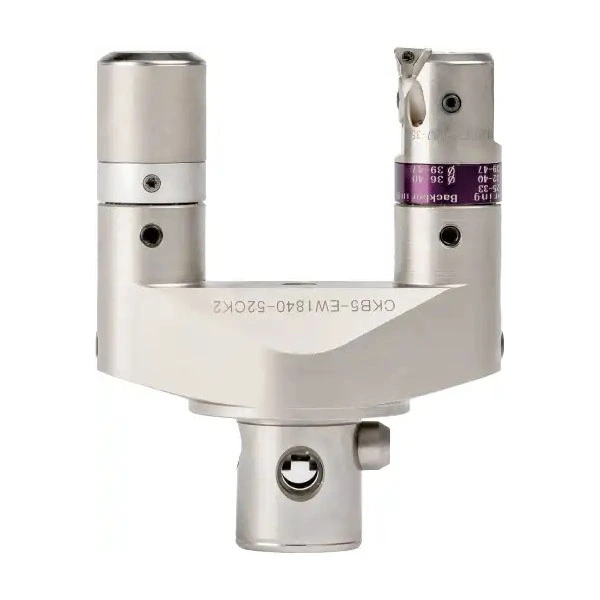

Pin-draaiende afwerkingskop

Diameterbereik: 8 mm – 120 mm (0,315” – 4,724”)
• Lengtebereik: 78 mm (3,071”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Extern kotterbereik: 8 mm – 127 mm
• Inwendig kotterbereik: 80 mm – 242 mm
• Omkeerbare hardmetalen wisselplaathouder voor inwendig en uitwendig kotteren
• Het ontwerp met dubbele armen en contragewicht vermindert trillingen en doorbuiging
• Zie pagina 106 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

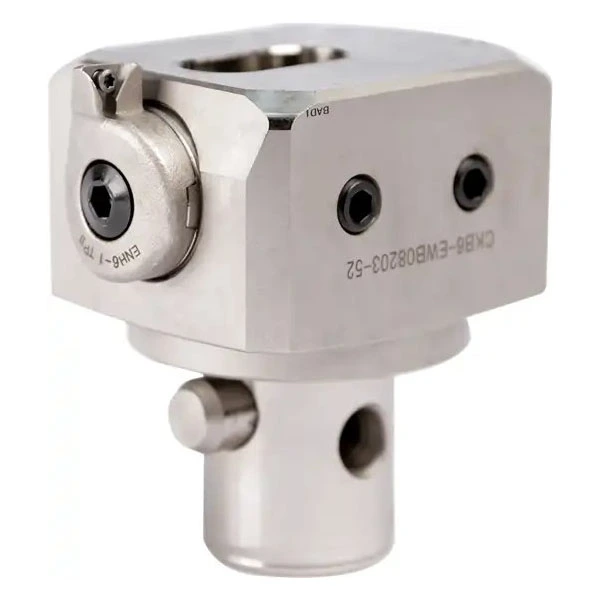

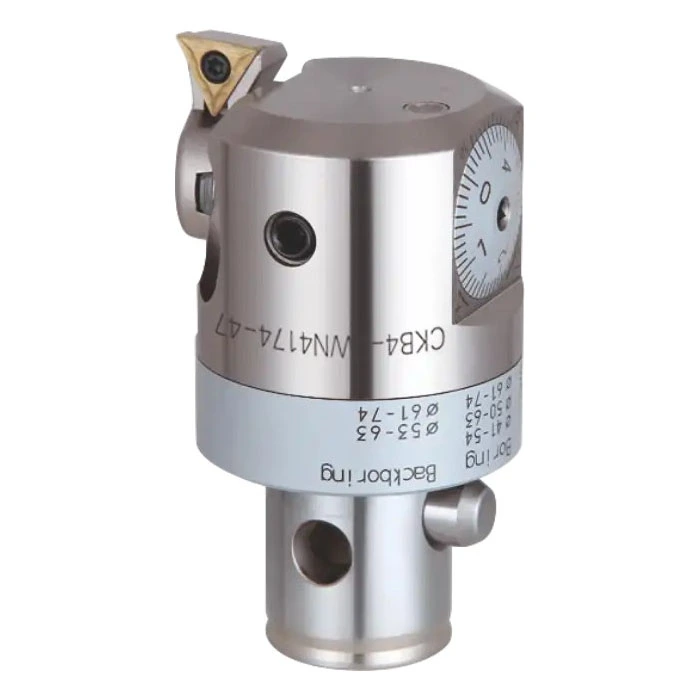

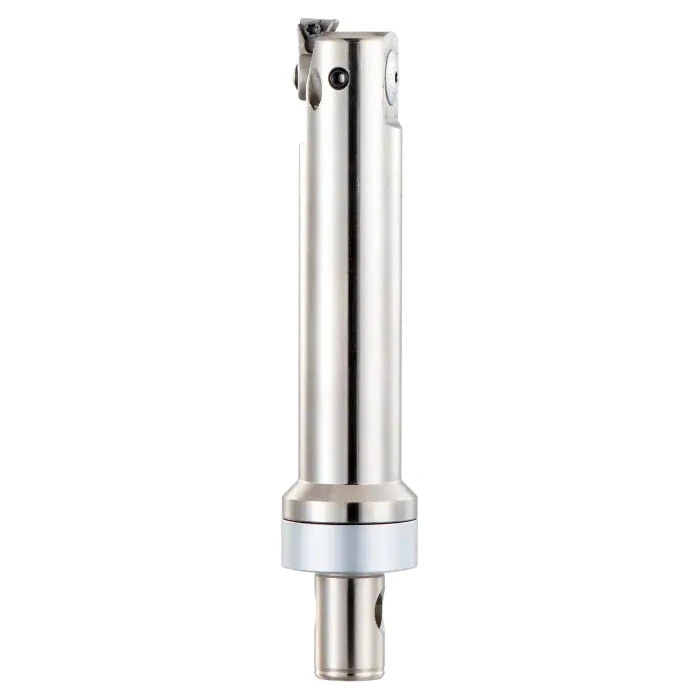

EWN Precisieboorkop

Diameterbereik: 20 mm – 203 mm (0,787” – 7,992”)
• Lengtebereik: 32,5 mm – 71 mm (1,28” – 2,795”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Nauwkeurige noniusverstelling met 0,01 mm per verdeling
• Maximale snijsnelheid: 1200 m/min
• Voorgebalanceerd ontwerp voor bewerking op hoge snelheid
• Doorvoerkoeling
• Standaard trekkottermogelijkheid
• Geleverd met ENH3-1 wisselplaathouder
• Zie pagina 101 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

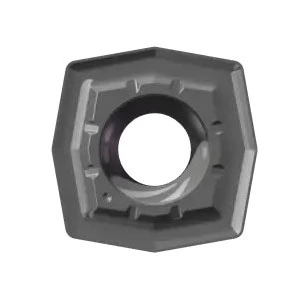

XOMT hardmetalen wisselplaten

Diameterbereik: 4,9 mm – 15,9 mm (0,193” – 0,626”)
• Lengtebereik: 2,42 mm – 5,04 mm (0,095” – 0,198”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Compatibel met XO-boorsystemen
• Vierkante geometrie met verhoogde middelpunten
• Ontworpen voor gebruik als centrale wisselplaat met de SPMT als perifere tegenhanger
• Initieert de snede en bevordert een stabiele spaanvorming
• Zie pagina 93 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

WCMT Type DS hardmetalen wisselplaten

Diameterbereik: 5,56 mm – 12,7 mm (0,219” – 0,5”)
• Lengtebereik: 2,38 mm – 4,76 mm (0,093” – 0,187”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Compatibel met WCMT-boorsystemen.
• Trigon-geometrie met drie snijkanten
• Het ontwerp met ingedeukt spaanvlak verbetert de spaanbeheersing en snijstabiliteit
• Geoptimaliseerd voor verbeterde spaanbeheersing en stabiele boorprestaties.
• Zie pagina 92 ​​van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

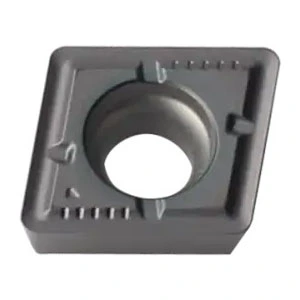

G Hardmetalen inzetstuk

Diameterbereik: 4,2 mm – 15,2 mm (0,165” – 0,598”)
• Diktebereik: 2 mm – 6 mm (0,079” – 0,236”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Compatibel met WDX-boorsystemen
• Ontwerp met enkele wisselplaat kan zowel in het midden als in de perifere positie worden gebruikt door de wisselplaatoriëntatie te wijzigen
• De ruitvormige geometrie zorgt voor snijkantsterkte en speling voor boortoepassingen
• Zie pagina 93 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

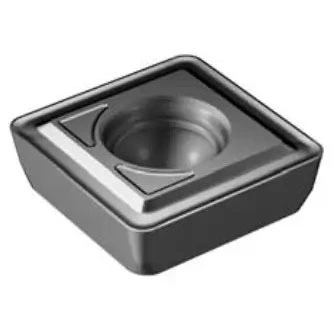

880 Randinzetstukken

Diameterbereik: 4,6 mm – 18,6 mm (0,181” – 0,732”)
• Diktebereik: 2 mm – 5,5 mm (0,079” – 0,217”)
• Materiaal: hardmetaal

Kenmerken en voordelen

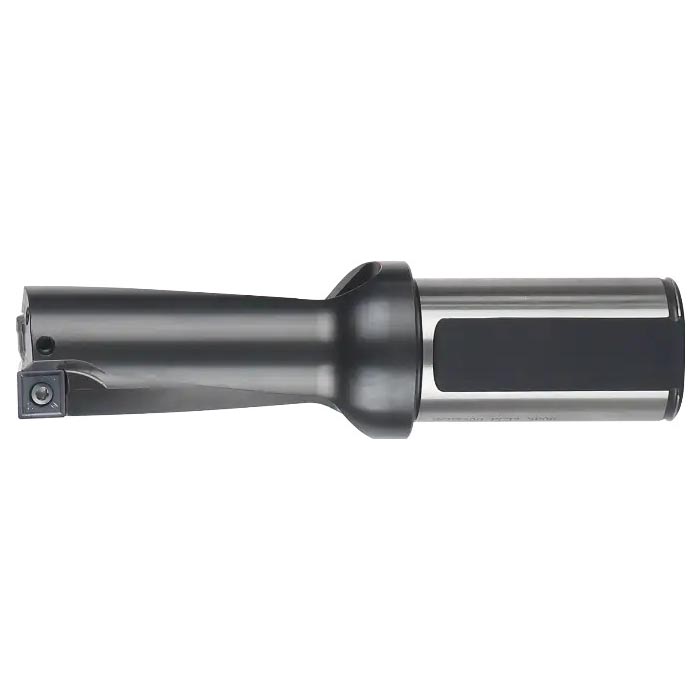

• Speciaal ontworpen voor de 880 U-boormachine
• Functioneert als perifere snijplaat
• Produceert de uiteindelijke gatdiameter en oppervlakteafwerking
• Werkt in combinatie met de 880 Center Wisselplaat voor stabiele boorprestaties
• Zie pagina's 36-45 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

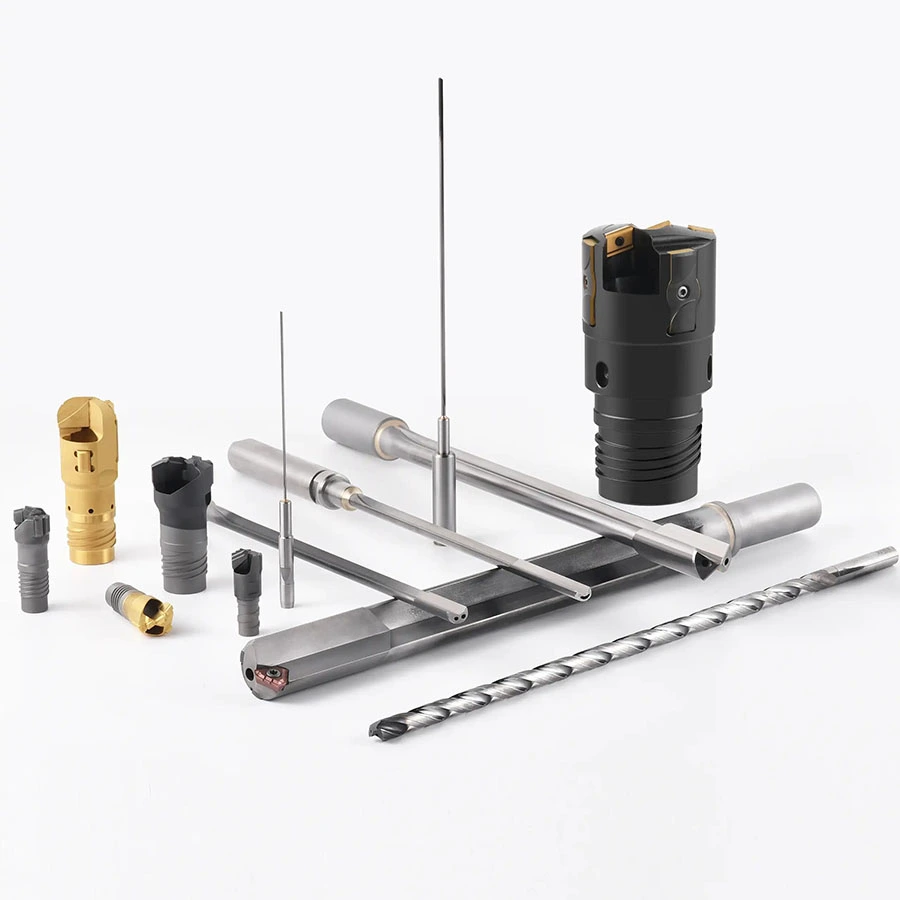

Wisselplaatpistoolboor

• Diameterbereik: 12,02 mm – 35,02 mm (0,551” – 1,654”)
• Lengtebereik: 100 mm 2150 mm (3,937” – 84,646”)
• Materiaal: H13 staal

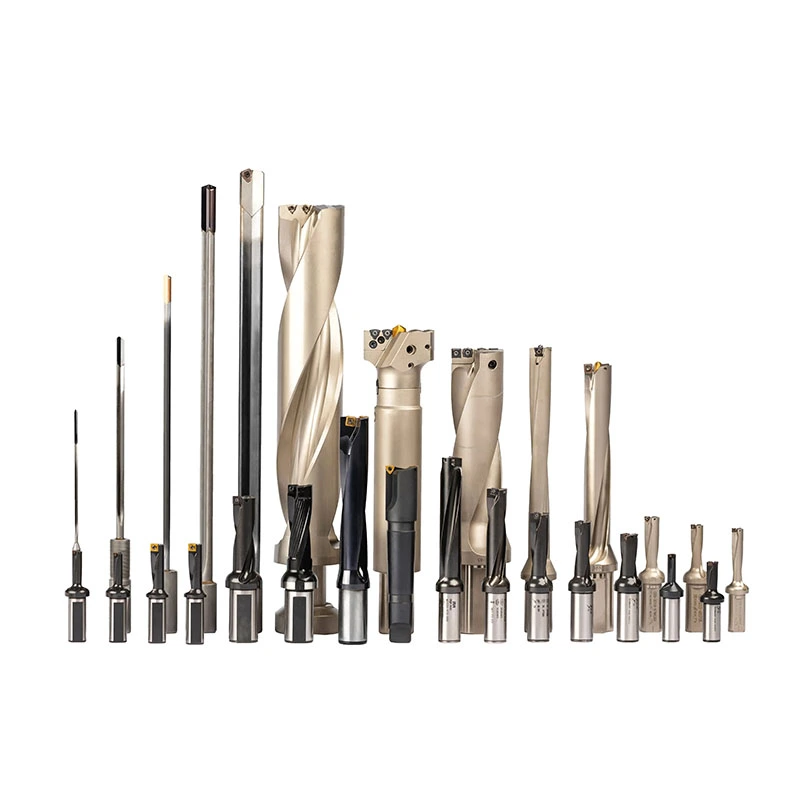

Gesoldeerde pistoolboor

Diameterbereik: 3 mm – 32 mm (0,119” – 0,473”)
• Lengtebereik: 235 mm – 1800 mm (9.252” – 70.866”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Hardmetalen boorpunt permanent gesoldeerd op een warmtebehandelde boorbuis en nauwkeurig geslepen stalen schacht
• Gesoldeerde constructie uit één stuk zorgt voor een stevige boorconstructie
• Verkrijgbaar met verschillende hardmetaalkwaliteiten en slijtvaste coatings
• Geschikt voor diepgatboren in staal, roestvrij staal, gietijzer, aluminium en andere technische materialen
• Nauwkeurig geslepen geleidekussens verbeteren de gatengeleiding
• Zie pagina 117 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

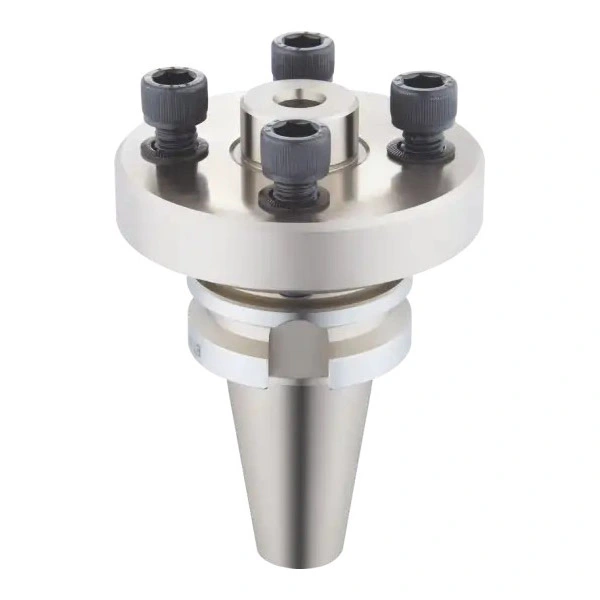

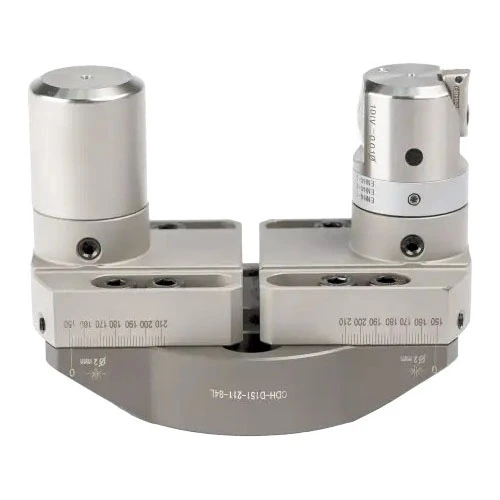

Houder voor boorkop met grote diameter

Diameterbereik: 100 mm (3,937”)
• Lengtebereik: 60 mm – 300 mm (2,362” – 11,81”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Ontworpen voor Acckee kotterkoppen met grote diameter
• De stijve constructie is bestand tegen hoge snijkrachten tijdens voorbewerken en nabewerken
• Vierpuntsspansysteem verdeelt de snijkrachten gelijkmatig
• Vier klemschroeven verbeteren de stijfheid en verminderen trillingen
• Zie pagina 108 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

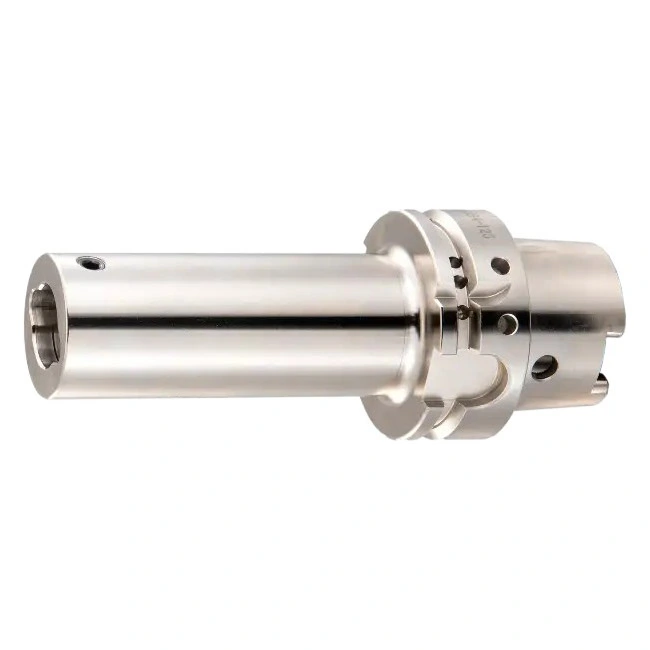

HSK-houder

Diameterbereik: 19 mm – 63 mm (0,788” – 2,48”)
• Lengtebereik: 85 mm – 155 mm (3,346” – 6,102”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Holle schachtinterface zorgt voor gelijktijdig taps en vlakcontact voor verhoogde stijfheid
• Maximale slingering: 0,005 mm
• H5-boringtolerantie
• Gebalanceerd naar G6.3 bij 15.000 tpm
• Optionele G2.5-balancering beschikbaar voor toepassingen met hogere snelheden
• Compatibel met gereedschappen met rechte en schuine platte schacht conform DIN 1835-B
• Zie pagina 110 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

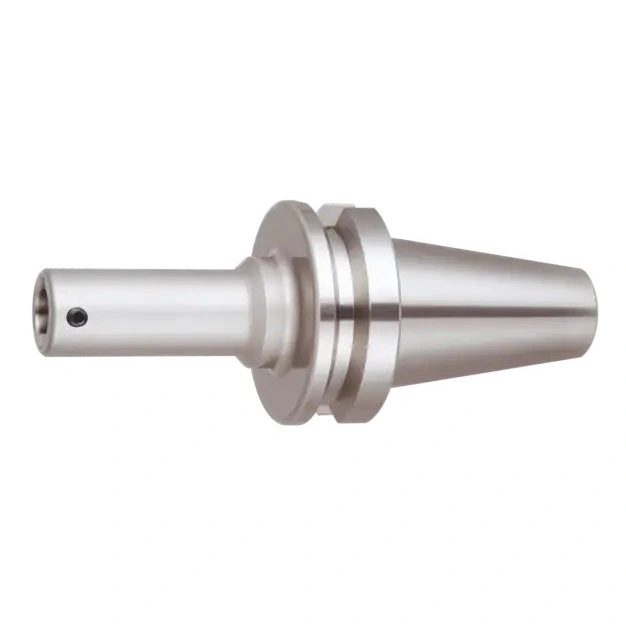

CKB-houder

Diameterbereik: 19 mm – 63 mm (0,748” – 2,48”)
• Lengtebereik: 80 mm – 285 mm (3,15” – 11,22”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Modulaire interface zorgt voor een stevige verbinding tussen spil en snijgereedschap
• Precisie-interface zorgt voor nauwkeurige positionering en betrouwbare klemming
• Verkrijgbaar in type A en type B
• Type B heeft een dikkere klembasis voor verhoogde stijfheid en trillingsbestendigheid
• Zie pagina 111 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

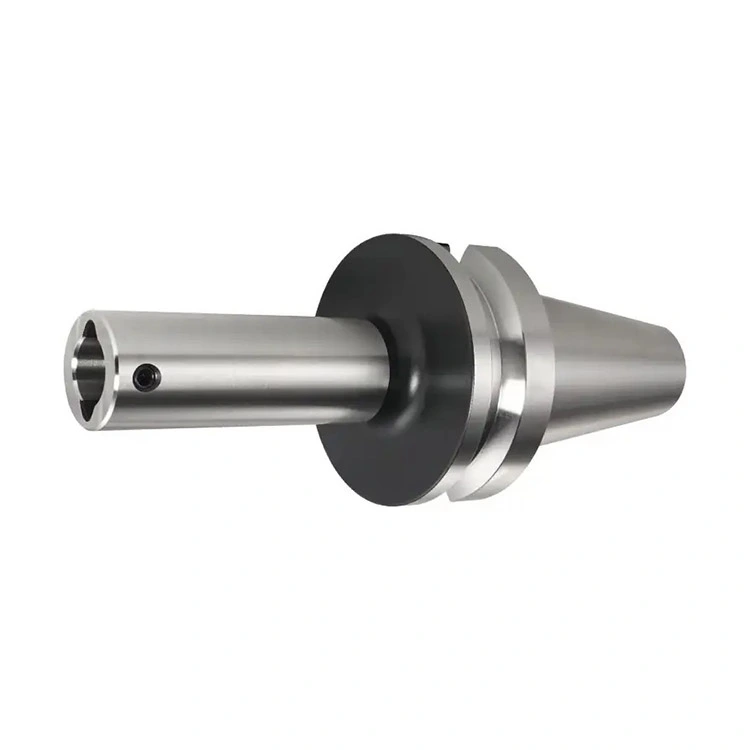

BBT saaie houder

Diameterbereik: 19 mm – 64 mm (0,748” – 2,519”)
• Lengtebereik: 115 mm – 160 mm (4,528” – 6,299”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Spindelinterface met dubbel contact, grijpt zowel het conische als het flensvlak aan
• Minder trillingen tijdens bewerkingen op hoge snelheid
• Enkele precisie-spanschroef
• Zie pagina 112 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

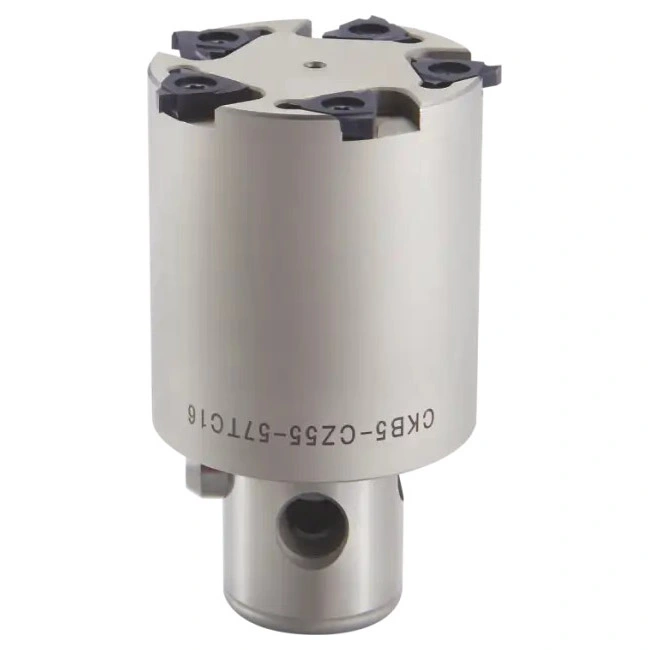

Sleuffrees

Diameterbereik: 28 mm – 70 mm (1,102” – 2,756”)
• Lengtebereik: 35 mm – 70 mm (1,378” – 2,756”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Verkrijgbaar met 3 of 5 wisselplaten van type TGF
• Geschikt voor gleuffrezen, hoekfrezen en algemene freesbewerkingen
• Kan rechtstreeks op de CKB-houder worden gemonteerd
• Zie pagina 115 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

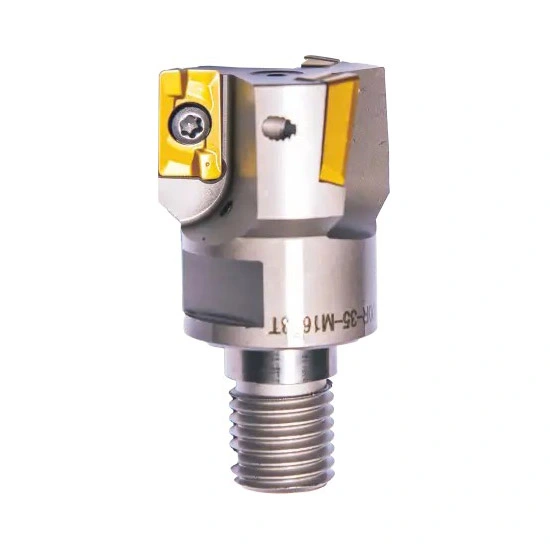

Modulaire frees

Diameterbereik: 16 mm – 35 mm (0,63” – 1,378”)
• Lengtebereik: 25 mm – 43 mm (0,984” – 1,693”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Geschikt voor 3 indexeerbare hardmetalen wisselplaten van het APMT-type
• Geschikt voor vlakfrezen en algemene freesbewerkingen
• Kan rechtstreeks op de CKB-houder worden gemonteerd
• Het modulaire ontwerp maakt een snelle omschakeling tussen kotter- en freesbewerkingen mogelijk
• Zie pagina 116 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

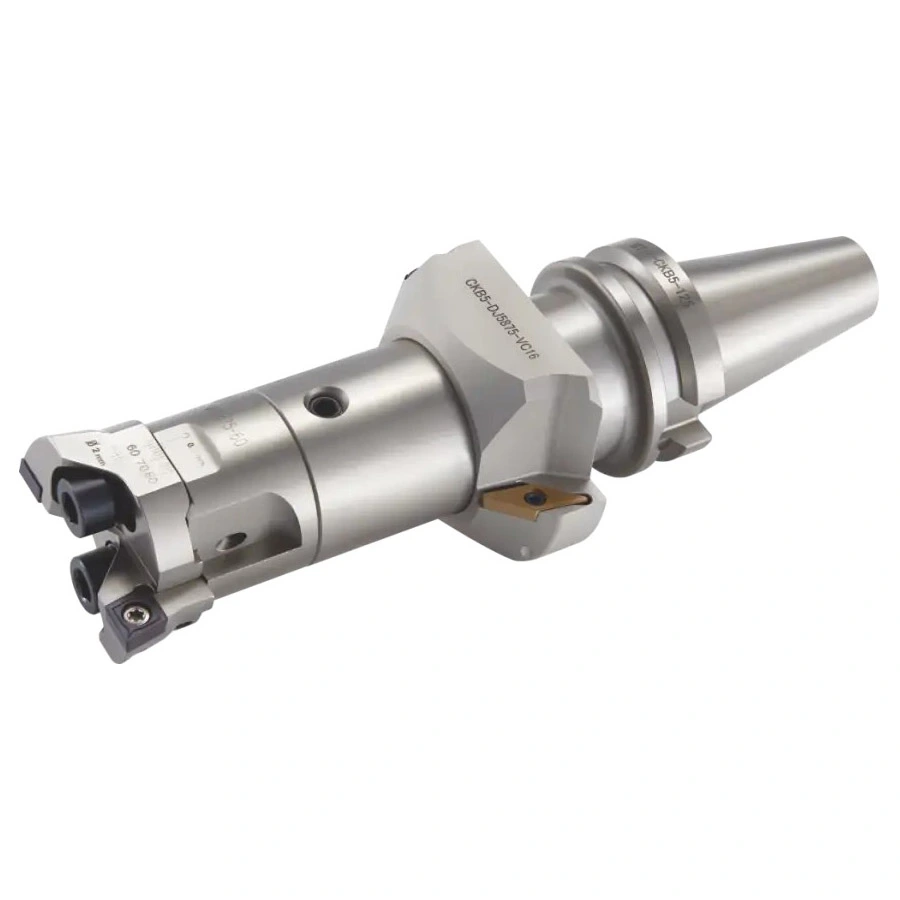

Afschuingereedschap met wisselplaat

Diameterbereik: 22 mm – 100 mm (0,866” – 3,937”)
• Lengtebereik: 20 mm – 30 mm (0,787” – 1,181”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Verkrijgbaar met afschuiningshoeken van 30° of 45°
• Diamantvormige wisselplaat van hardmetaal van het VCMT-type
• Kan rechtstreeks op de CKB-houder worden gemonteerd
• Compatibel met CKB voorkotterkoppen voor gecombineerde kotter- en afschuinbewerkingen
• Zie pagina 115 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

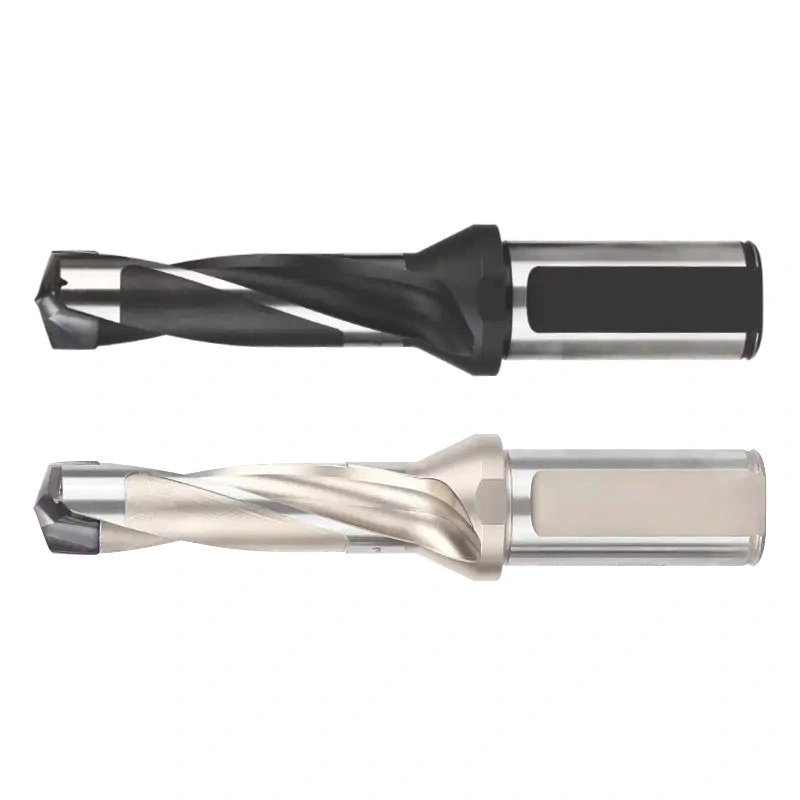

SEM-boor

Diameterbereik: 12,5 mm – 32,1 mm (0,492” – 1,264”)
• Lengtebereik: 1,5XD, 3XD, 5XD, 8XD, 10XD
• Verkrijgbaar in H13-staal voor bewerking met hoge precisie en 42CrMo (vergelijkbaar met AISI 4140) voor draaibanken en bewerking met lage precisie

Kenmerken en voordelen

• Beschikt over drie verschillende materialen van verwisselbare SEM-boorkoppen: Ac7315 kwaliteit TiAlN met meerlaagse PVD-coating, Ac7320 kwaliteit TiAlN met PVD-coating en ACPM45 kwaliteit met meerlaagse TiAlN-coating.
• Het ontwerp met vier wanden zorgt voor een langere levensduur van de wisselplaat en boor, en voor het eenvoudig verwijderen van de sleutel
• Verwisselbare boorkoppen zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom rechtstreeks naar de snijzone, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Zie pagina 51 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

YLMD Max-boor

Diameterbereik: 45 mm – 180 mm (1,772” – 7,087”)
• Lengtebereik: 55 mm – 98 mm (2,165” – 3,858”)
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

Kenmerken en voordelen

• Modulaire freeshouders bieden plaats aan twee of drie hardmetalen wisselplaten, waardoor de materiaalverwijderingssnelheid toeneemt en de uitstekende snijstabiliteit behouden blijft
• Centreerboor met TiN-coating zorgt voor nauwkeurige centrering, verbeterde slijtvastheid en langere standtijd
• Interne koelkanalen voeren koelmiddel rechtstreeks naar de snijzone voor verbeterde koeling, efficiënte spaanafvoer en een langere levensduur van de wisselplaat
• Wisselplaten met DS-geometrie van WCMT zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Zie pagina 82 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

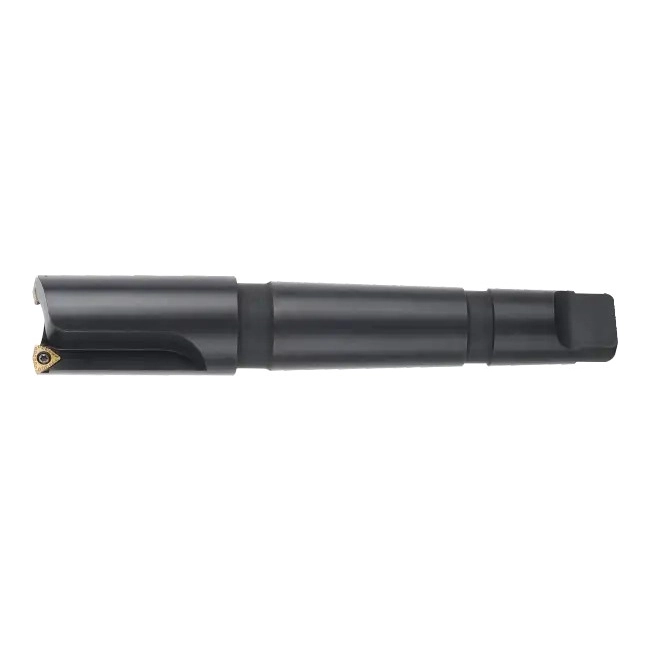

Baanboor

• Diameterbereik: 22 mm – 36 mm (0,866” – 1,417”)
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

880 hardmetalen wisselplaten

Diameterbereik: 4,57 mm – 17,9 mm (0,18” – 0,705”)
• Diktebereik: 2 mm – 5,5 mm (0,079” – 0,217”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Speciaal ontworpen voor de 880 U-boormachine
• Functioneert als perifere snijplaat
• Produceert de uiteindelijke gatdiameter en oppervlakteafwerking
• Werkt in combinatie met de 880 Peripheral Insert voor stabiele boorprestaties
• Zie pagina's 36-45 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

XCMT hardmetalen wisselplaten

Diameterbereik: 4,40 mm – 17,40 mm (0,173” – 0,685”)
• Diktebereik: 1,70 mm – 5,56 mm (0,067” – 0,219”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Ontworpen voor gebruik als enkele wisselplaat in TCAP-boorsystemen
• 86° ruitvormige geometrie met een reliëfhoek van 7°
• Biedt een evenwicht tussen snijkantsterkte, speling en snijstabiliteit
• Zie pagina 93 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

SP hardmetalen wisselplaten

Diameterbereik: 3,5 mm – 14,3 mm (0,138” – 0,563”)
• Diktebereik: 1,4 mm – 5,2 mm (0,055” – 0,205”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Vierkante geometrie met vier rechte snijkanten
• Ontworpen voor gebruik als perifere en centrale wisselplaat in SPGT-boorsystemen
• Produceert een nauwkeurige uiteindelijke gatdiameter en oppervlakteafwerking
• Zie pagina 92 ​​van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

SOMT hardmetalen wisselplaten

Diameterbereik: 4,9 mm – 15 mm (0,193” – 0,591”)
• Diktebereik: 2,38 mm – 4,8 mm (0,094” – 0,189”)
• Materiaal: hardmetaal

Kenmerken en voordelen

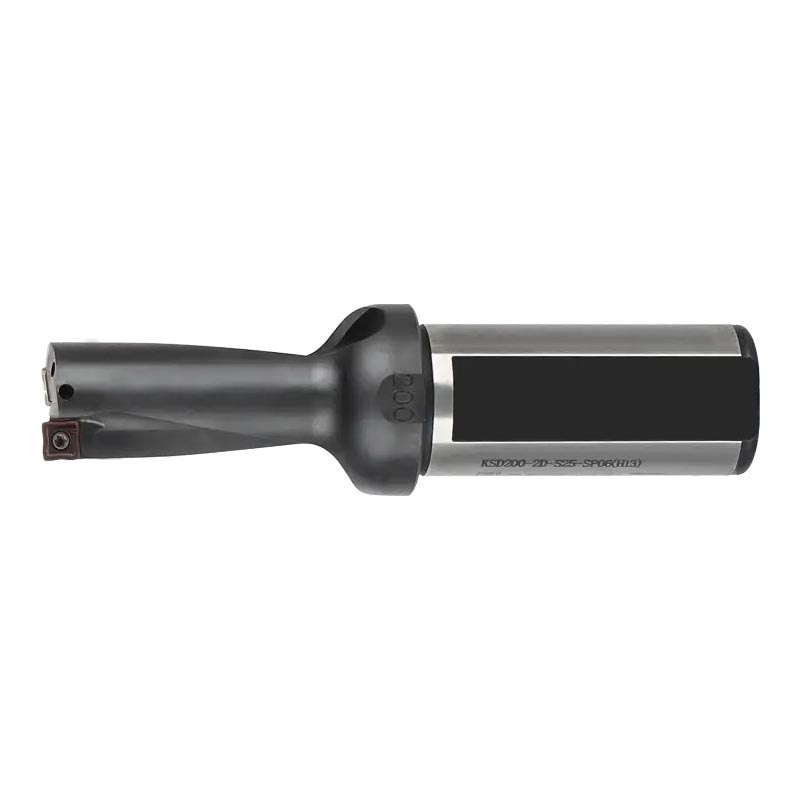

• Compatibel met SOMT-boorsystemen, als omtrek- en middenwisselplaat
• Holle vierkante geometrie met vier snijkanten
• Bevordert een soepele spaanstroom terwijl de hoge snijkantsterkte behouden blijft
• Zie pagina 92 ​​van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

SPMT hardmetalen wisselplaten

Diameterbereik: 4,7 mm – 15,2 mm (0,185” – 0,598”)
• Diktebereik: 2,4 mm – 4,98 mm (0,094” – 0,196”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Compatibel met XO-boorsystemen.
• Vierkante geometrie met vier rechte snijkanten
• Ontworpen voor gebruik als perifeer inzetstuk met de XOMT als centrale tegenhanger
• Produceert een nauwkeurige uiteindelijke gatdiameter en oppervlakteafwerking
• Zie pagina 93 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

WCMT hardmetalen wisselplaten

Diameterbereik: 4,57 mm – 12,7 mm (0,18” – 0,5”)
• Diktebereik: 1,59 mm – 4,76 mm (0,063” – 0,187”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Trigon-geometrie zorgt voor een lagere snijweerstand en een soepele snijwerking voor een hoge boorefficiëntie.
• Drie bruikbare snijkanten zorgen voor een evenwicht tussen productiviteit en wisselplaatzuinigheid.
• Geschikt voor universeel boren in staal, roestvrij staal en gietijzer.
• Zie pagina 92 ​​van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

SK-BORENHOUDER

Diameterbereik: 19 mm – 63 mm (0,748” – 2,48”)
• Lengtebereik: 80 mm – 215 mm (3,15” – 8,465”)
• Materiaal: H13 staal

Kenmerken en voordelen

• SK-conische interface zorgt voor nauwkeurige positionering en hoge concentriciteit
• Uitgebalanceerd ontwerp geschikt voor bewerking op hoge snelheid
• Optionele verlenging vergroot de gereedschapslengte met 30 mm–100 mm
• Verlenging biedt extra bereik terwijl de stijfheid behouden blijft
• Zie pagina 109 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

BT-boorhouder

Diameterbereik: 95 mm (3,74 inch)
• Lengtebereik: 70 mm – 400 mm (2,756” – 15,748”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Standaard BT-spindelinterface
• Precisiegeslepen conus zorgt voor nauwkeurige positionering
• Zie pagina 110 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

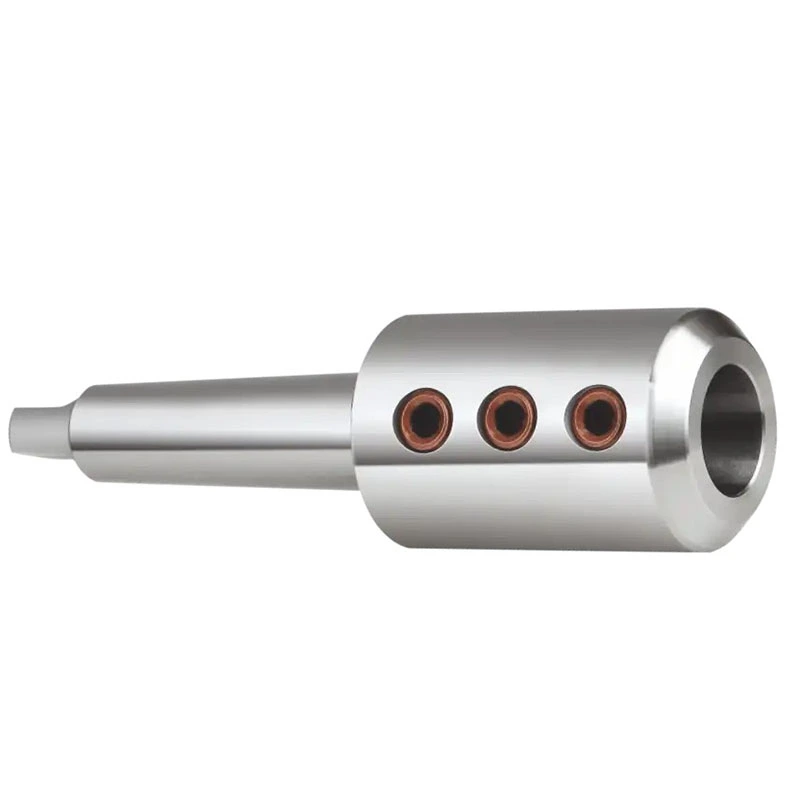

Morseconus houder

Diameterbereik: 25 mm – 40 mm (0,984” – 1,575”)
• Lengtebereik: 100 mm – 115 mm (3,937” – 4,528”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Ontworpen voor gereedschappen met morseconusschacht
• Zelfcentrerende conische interface zorgt voor nauwkeurige uitlijning en hoge stijfheid
• Drie precisiespanschroeven verbeteren de houdkracht en de bewerkingsstabiliteit
• Geschikt voor boor- en kottertoepassingen
• Zie pagina 91 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Weldon-gereedschapshouder

Diameterbereik: 20 mm – 40 mm (0,787” – 1,575”)
• Lengtebereik: 75 mm – 105 mm (2,953” – 4,134”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Weldon-schachtinterface zorgt voor veilige klemming en betrouwbare koppeloverdracht
• Compatibel met boren, kottergereedschappen en ander gereedschap met cilindrische schachten
• Twee precisieklemschroeven verbeteren het vasthouden van het gereedschap en de weerstand tegen beweging onder zware snijbelastingen
• Maakt snelle gereedschapswissels mogelijk met herhaalbare positionering
• Zie pagina 91 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

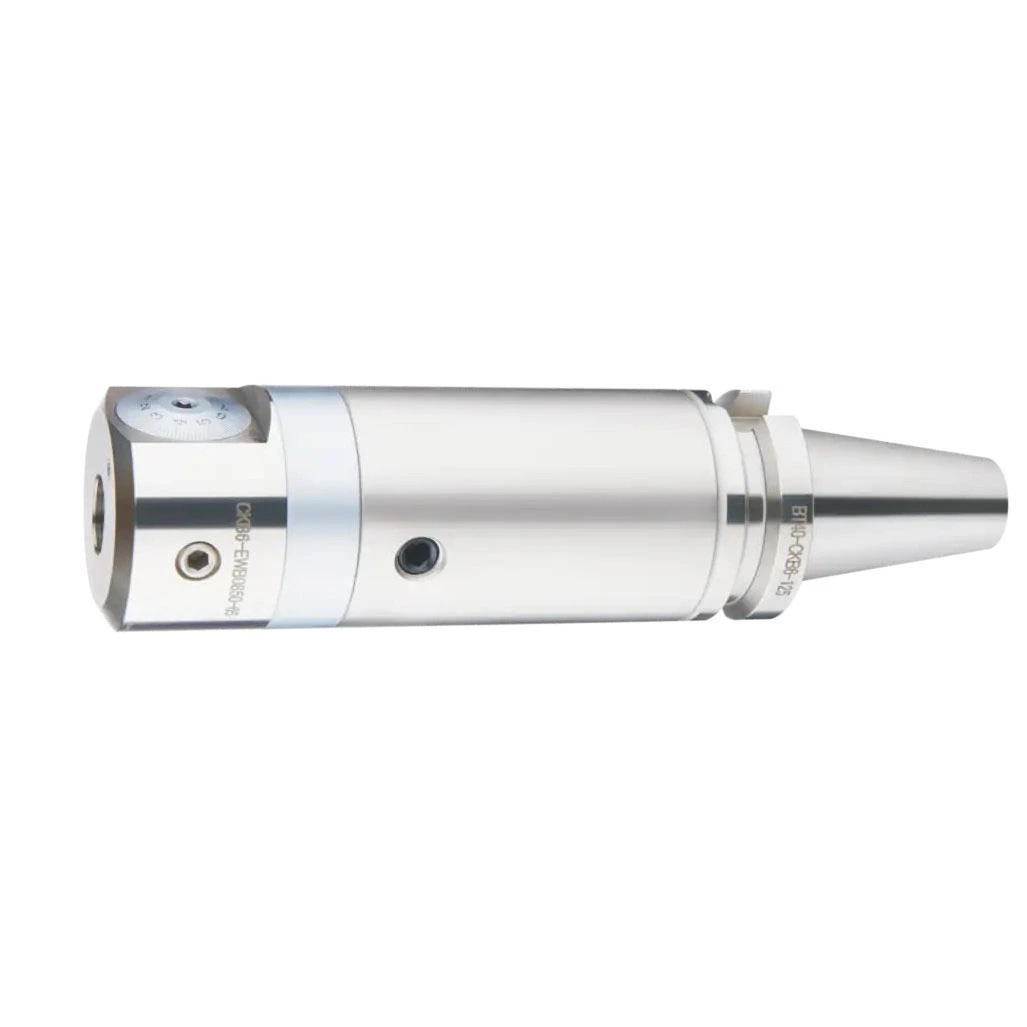

0850 Kotterkopset

Diameterbereik: 8 mm – 50 mm (0,315” – 1,969”)
• Lengtebereik: 80 mm – 145 mm (3,15” – 5,709”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Inclusief acht verwisselbare hardmetalen wisselplaathouders
• Noniusverstelling met 0,01 mm per verdeling
• Verwisselbare houders verminderen de gereedschapsvoorraad
• Zie pagina 105 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

2084 Saaie kopset

Diameterbereik: 8 mm – 203 mm (0,315” – 7,992”)
• Lengtebereik: 52 mm (2,047”)
• Materiaal: H13 staal

Kenmerken en voordelen

• PAT. Diameterbereik: 8 mm – 203 mm
• Bereik voor tegenkotteren: 112 mm – 203 mm
• 12-delig modulair systeem
• Inclusief acht verwisselbare hardmetalen wisselplaathouders
• Vijf opzethouders voor kleine diameters
• Drie aan de zijkant gemonteerde houders voor grote diameter en trekkend kotteren
• Diameteraanpassing van 0,01 mm per verdeling
• Zie pagina 104 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Hoge nauwkeurigheid precisie boorkop

Diameterbereik: 16 mm – 60 mm (0,63” – 2,362”)
• Lengtebereik: 100 mm – 350 mm (3,937” – 13,78”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Modulair verlengsysteem ondersteunt boordieptes tot 250 mm
• Precisieboorkop met enkele wisselplaat
• Het modulaire ontwerp behoudt de stijfheid tijdens diepgatboren
• Zie pagina 103 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Kotterkop met grote diameter

Diameterbereik: 151 mm – 750 mm (5,945” – 29,528”)
• Lengtebereik: 84 mm (3,307”)
• Materiaal: H13 staal

Kenmerken en voordelen

• PAT. Diameterbereik: 151 mm – 750 mm
• Diameteraanpassing met 0,01 mm per verdeling
• Ontwerp met twee armen, één snijarm en één contragewicht
• Het voorgebalanceerde ontwerp minimaliseert trillingen tijdens het afwerken
• Zie pagina 106 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

ABS EWN-afwerking boorkop

Diameterbereik: 20 mm – 150 mm (0,787” – 5,906”)
• Lengtebereik: 35,5 mm – 101 mm (1,398” – 3,976”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Snijlengte van 85 mm
• Nauwkeurige noniusverstelling met 0,01 mm per verdeling
• Doorvoerkoeling
• Standaard trekkottermogelijkheid
• Geleverd met ENH3-1 wisselplaathouder
• Zie pagina 102 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

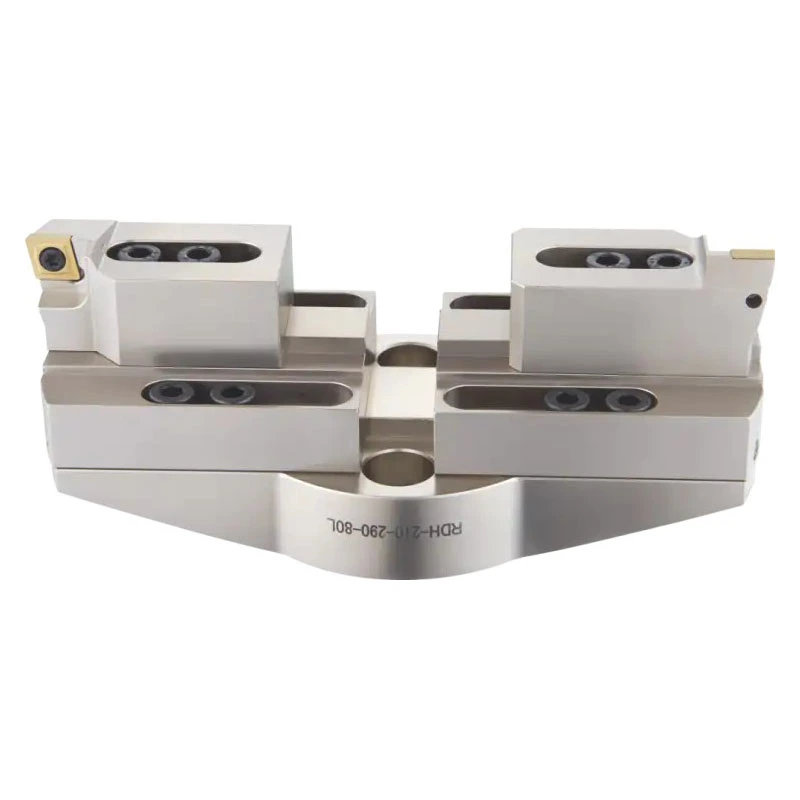

Ruwe boorkop met grote diameter

Diameterbereik: 151 mm – 750 mm (5,945” – 29,528”)
• Lengtebereik: 80 mm (3,15”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Toepasbaar op staal en aluminium
• Ontworpen voor zwaar ruw kotteren met grote diameter
• Geschikt voor onderbroken sneden, oneffen oppervlakken, dwarsboringen, randbegin, lasnaden en gestapelde platen
• Zie pagina 98 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

TWN Ruwe boorkop

Diameterbereik: 20 mm – 150 mm (0,787” – 5,906”)
• Lengtebereik: 35 mm – 75 mm (1,378” – 2,953”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Eén kotterkop biedt plaats aan twee cartridgeformaten, waardoor de gereedschapsvoorraad wordt verminderd
• Driezijdige patroonondersteuning zorgt voor hoge stijfheid en trillingsbestendigheid
• De patroonklemming met volledig vlakcontact verbetert de verdeling van de belasting en de klemsterkte
• Freesslingering minder dan 0,02 mm
• Ondersteunt 90° blindgatkotteren en 75° doorgaandgatkotteren
• Zie pagina 96 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Diepgatboor

Diameterbereik: 1,52 mm – 10 mm (0,06” – 0,394”)
• Lengtebereik: 160 mm – 295 mm (6,299” – 11,614”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• De constructie van massief hardmetaal integreert de boorpunt, het lichaam en de schacht in één stuk
• Ontwerp uit één stuk maakt lasverbindingen overbodig
• Interne koelkanalen voeren koelmiddel rechtstreeks naar de snijkant
• Ontworpen voor diepgatboren in staal, roestvrij staal, gietijzer en aluminium
• Zie pagina 122 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

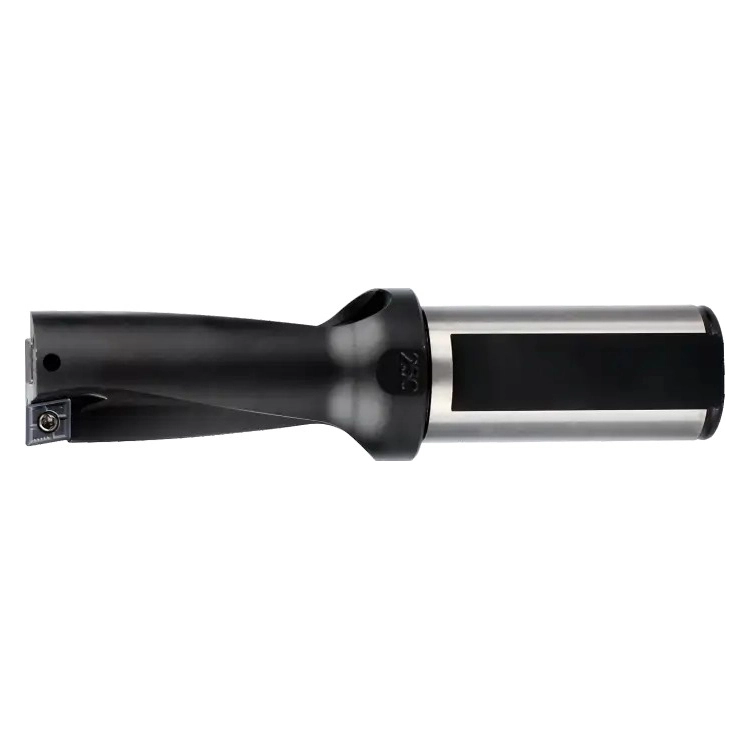

WDX U-boren

Diameterbereik: 15 mm – 35 mm (0,591” – 1,378”)
• Lengtebereik: 2XD
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

Kenmerken en voordelen

• Met een omtreks- en middenrand die gebruik maken van hetzelfde WDXT-inzetstuk met verschillende oriëntaties
• De centrale uitlaat van het Y-type zorgt voor een efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 26 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

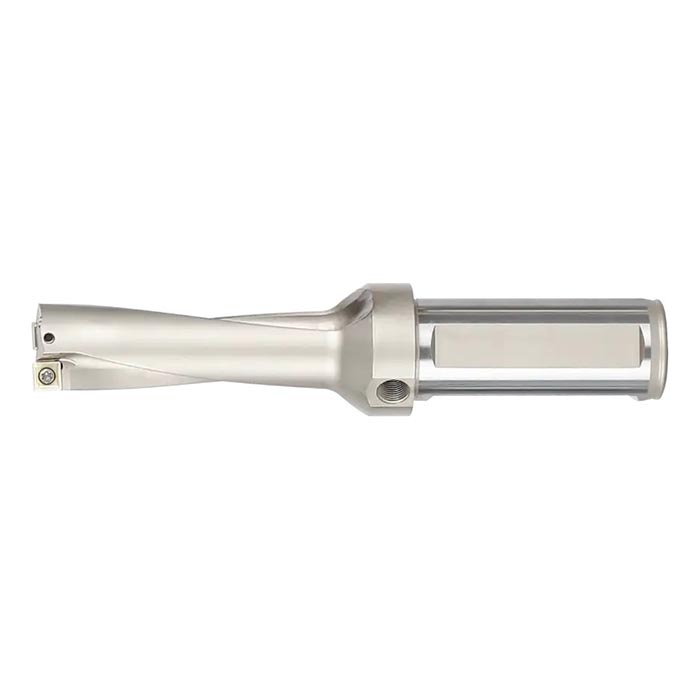

Inch U-boorsets

Diameterbereik: 0,5" – 2,5" (12,7 mm – 63,5 mm)
• Lengtebereik: 3XD
• Verkrijgbaar in H13-staal voor bewerking met hoge precisie en 42CrMo (vergelijkbaar met AISI 4140) voor draaibanken en bewerking met lage precisie

Kenmerken en voordelen

• Afmetingen in standaard imperiale maateenheden, geschikt voor machines van Amerikaanse makelij
• Compatibel met SPMT-, WCMT- en SOMT-inzetstukken
• Voorzien van een Y-type middenuitlaat voor efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 31 van onze catalogus onder het tabblad "Download" voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

10D U-boor

Het zijn onze nieuwe producten voor China ACKKEE 10D U-boor voor diep gat. Deze boren zijn uitsluitend gemaakt van materialen van de hoogste kwaliteit (H13), waardoor ze ongelooflijk duurzaam en duurzaam zijn.

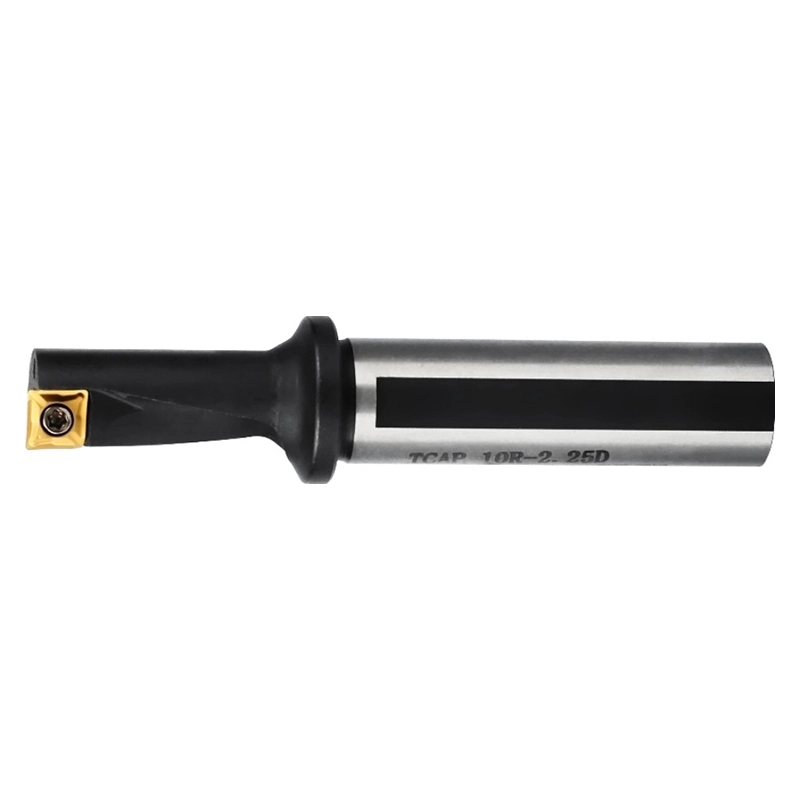

TCAP U-boor

Diameterbereik: 8 mm – 32 mm (0,315” – 1,26”)
• Lengtebereik: 2,25XD – 3XD
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

Kenmerken en voordelen

• Met een enkelvoudig XCMT-inzetstuk voor kleine diameters en minder onderhoud
• De centrale uitlaat van het Y-type zorgt voor een efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Eén koelmiddelkanaal zorgt voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 29 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

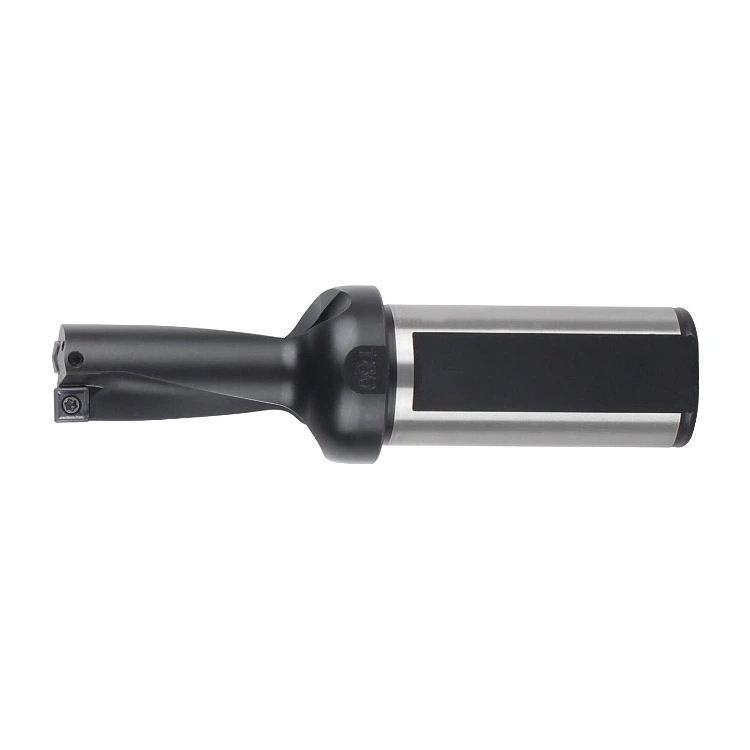

XO U-boor

Diameterbereik: 12 mm – 35 mm (0,472” – 1,378”)
• Lengtebereik: 2XD – 5XD
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

Kenmerken en voordelen

• Met een omtreksrand met een SPMT-wisselplaat en een middenrand met een XOMT-wisselplaat om de voordelen van een scherpe, platte buitenrand en een puntig midden te combineren
• De centrale uitlaat van het Y-type zorgt voor een efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 27 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

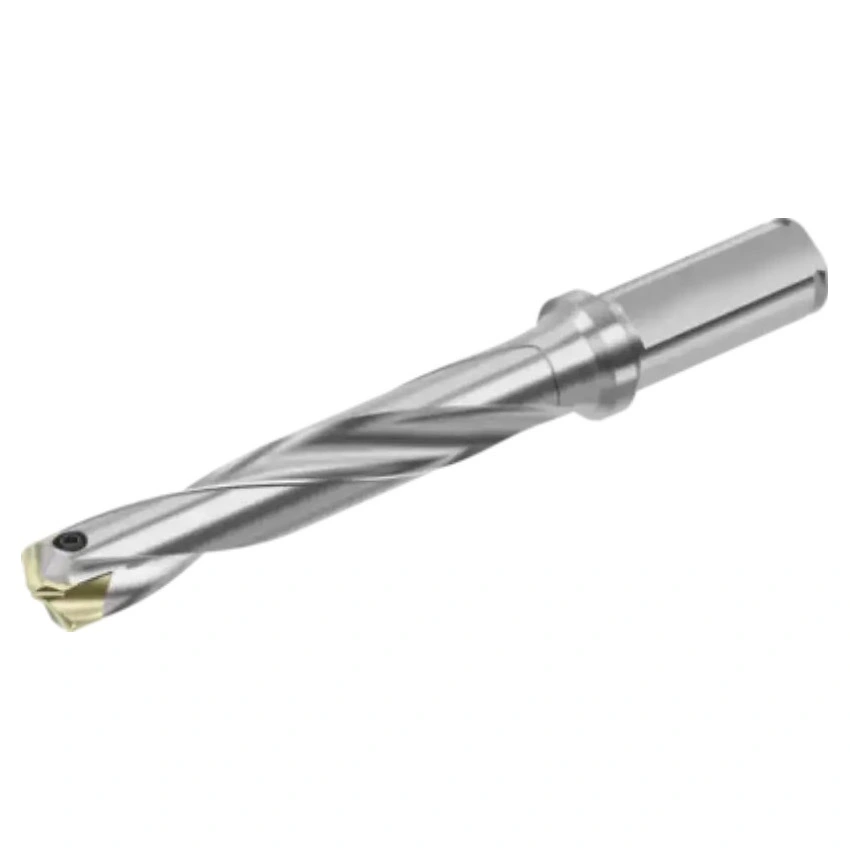

Crowniok-boor

Diameterbereik: 12 mm – 37 mm (0,472” – 1,457”)
• Lengtebereik: 3XD, 5XD, 7XD, 10XD
• Uitsluitend verkrijgbaar in 42CrMo (vergelijkbaar met AISI 4140) voor draaibanken en bewerkingen met lage precisie

Kenmerken en voordelen

• Voorzien van verwisselbare hardmetalen boorpunten vervaardigd uit WPP25 fijnkorrelig carbidesubstraat met een AlTiN (Aluminium Titanium Nitride) coating aangebracht met behulp van HiPIMS (High-Power Impulse Magnetron Sputtering) technologie
• Een goudkleurige toplaag van ZrN (zirkoniumnitride) dient als visuele slijtage-indicator, waardoor operators snel wisselplaatslijtage kunnen identificeren en de gereedschapsbenutting kunnen maximaliseren
• In de eerste plaats ontworpen voor het boren van ISO P hogesterktestaalsoorten tot 43 HRC, met secundaire toepassingen in ISO K gietijzer
• Optimaal voor doorboren, blindboren en boren in gestapelde platen
• Het ontwerp met verwisselbare boorpunt ondersteunt boordieptes tot 10×D zonder voorboren
• Zie pagina 47 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

880 U-boor

Diameterbereik: 12 mm – 63 mm (0,472” – 2,48”)
• Lengtebereik: 2XD – 5XD
• Uitsluitend verkrijgbaar in H13-staal voor extreem hoge precisiebewerkingen

Kenmerken en voordelen

• Met perifere en centrale PVD-gecoate hardmetalen wisselplaten voor moeilijk te bewerken materialen, zoals zwenklagers en ASTM A572 klasse 50
• De centrale uitlaat van het S-type met dubbele spiraal zorgt voor een grotere spaanafvoer, hogere sterkte en grotere weerstand tegen vermoeiing
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 33 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

SOMT U-boor

Diameterbereik: 13 mm – 40 mm (0,512” – 1,575”)
• Lengtebereik: 2XD – 5XD
• Verkrijgbaar in H13-staal voor bewerking met hoge precisie en 42CrMo (vergelijkbaar met AISI 4140) voor draaibanken en bewerking met lage precisie

Kenmerken en voordelen

• De dikkere doorsnede en hoekige vorm van de SOMT-wisselplaat is optimaal voor onderbroken sneden en zware toepassingen
• Voorzien van een Y-type middenuitlaat voor efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina's 5 en 18 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

SP U-boor

Diameterbereik: 8,5 mm – 40 mm (0,335” – 1,575”)
• Lengtebereik: 2XD – 5XD
• Verkrijgbaar in H13-staal voor bewerking met hoge precisie en 42CrMo (vergelijkbaar met AISI 4140) voor draaibanken en bewerking met lage precisie

Kenmerken en voordelen

• De platte vorm van de SP-wisselplaat zorgt voor een scherpere snijkant en betere spaanbeheersing
• Voorzien van een Y-type middenuitlaat voor efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina's 1 en 14 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

WC U-boor

Diameterbereik: 13 mm – 40 mm (0,512” – 1,575”)
• Lengtebereik: 2XD – 5XD
• Verkrijgbaar in H13-staal voor bewerking met hoge precisie en 42CrMo (vergelijkbaar met AISI 4140) voor draaibanken en bewerking met lage precisie

Kenmerken en voordelen

• De driehoekige vorm van de WCMT-wisselplaat zorgt voor een lagere snijweerstand en een hogere boorefficiëntie, optimaal voor doorboren
• Voorzien van een Y-type middenuitlaat voor efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina's 10 en 22 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat
