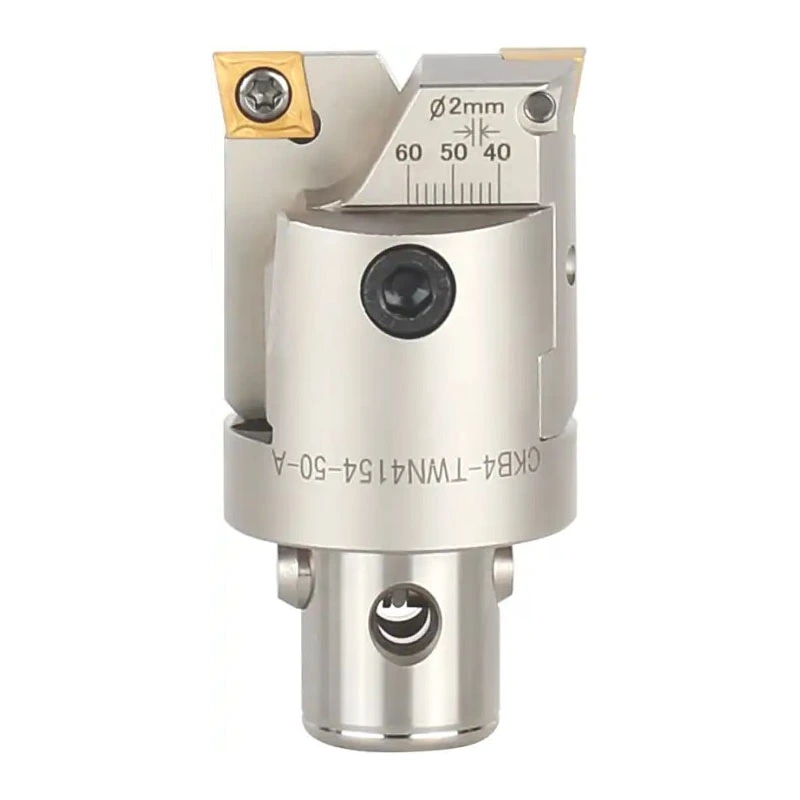

Zwaar snijden, ruwe boorkop

Diameterbereik: 25 mm – 90 mm (0,984” – 3,543”)
• Lengtebereik: 38 mm – 75 mm (1,496” – 2,953”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Robuuste constructie voor toepassingen met een hoog verspaningsvolume
• Stijve cartridgeklemming verbetert de positioneringsnauwkeurigheid en stabiliteit

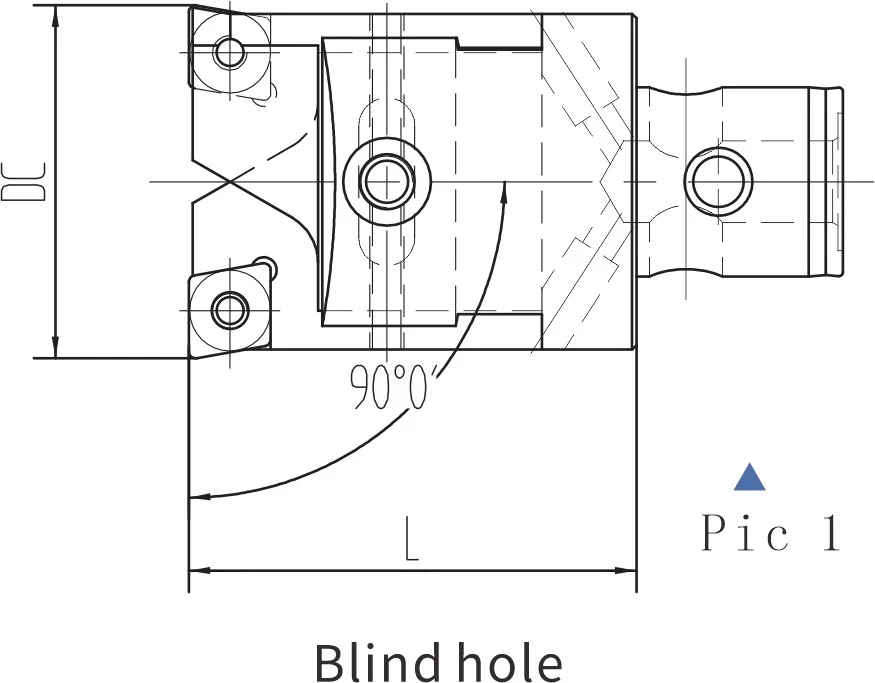

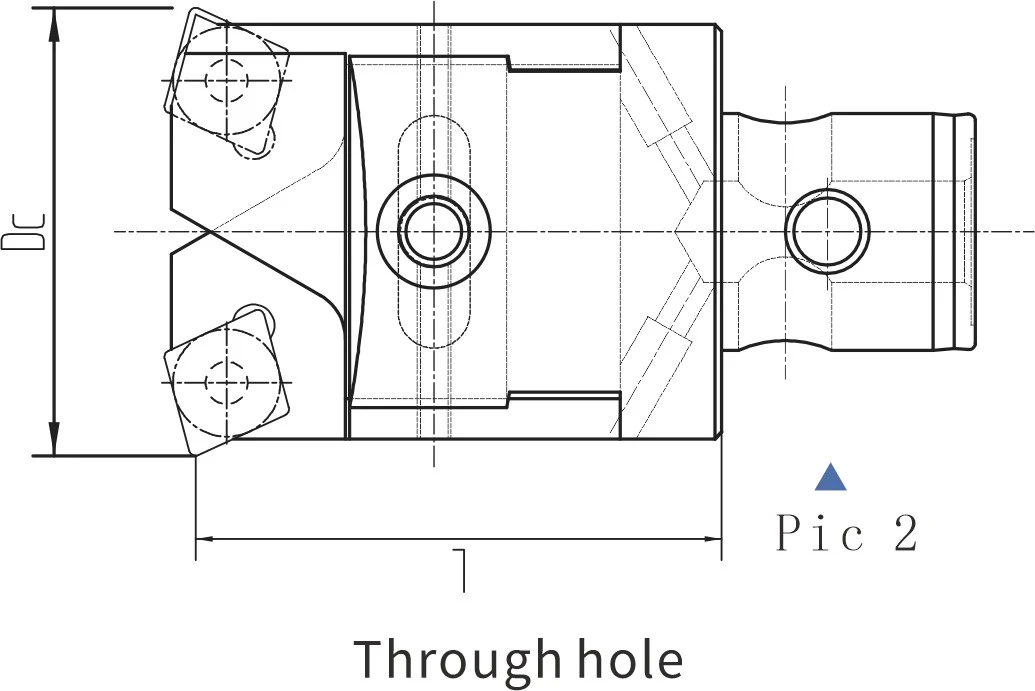

• Ondersteunt 90° blindgatkotteren en 75° doorgaandgatkotteren
• Ontworpen voor zware snijbelastingen met minder trillingen
• Zie pagina 97 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Productomschrijving

Afmetingen en technische specificaties

10 beschikbare configuraties

Snijdiameter (mm)	Houddiameter (mm)	Lengte (mm)	Invoegen	Plaats de schroef	Steeksleutel erin	Snijblokschroef	Schuiftrimmerschroef	Massa (kg)	Snijbloksleutel	Schuiftrimmersleutel
25-33	24	38	CC..0602..	M2,5×6	T8	M5-0,8 × 18	M3×6	0.14	L1.5	L4
32-42	31	45	CC..09T3..	M4×10	T15	M6-1,0×20	M3×8	0.23	L1.5	L5
41-54	39	52	CC..09T3..	M4×10	T15	M8-1,25×25	M3×10	0.43	L1.5	L6
53-72	49	66	CC..1204..	M5×12	T20	M10-1,5 × 35	M4×12	0.82	L2	L8
68-90	63	75	CC..1204..	M5×12	T20	M10-1,5 × 35	M4×16	1.75	L2	L8
25-33	24	35	CC..0602..	M2,5×6	T8	M5-0,8 × 18	M3×6	0.14	L1.5	L4
32-42	31	41	CC..09T3..	M4×10	T15	M6-1,0×20	M3×8	0.23	L1.5	L5
41-54	39	48	CC..09T3..	M4×10	T15	M8-1,25×25	M3×10	0.43	L1.5	L6
53-72	49	61	CC..1204..	M5×12	T20	M10-1,5 × 35	M4×12	0.82	L2	L8
68-90	63	70	CC..1204..	M5×12	T20	M10-1,5 × 35	M4×16	1.75	L2	L8
