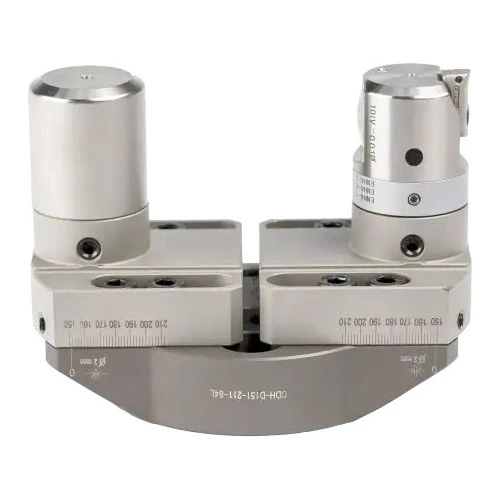

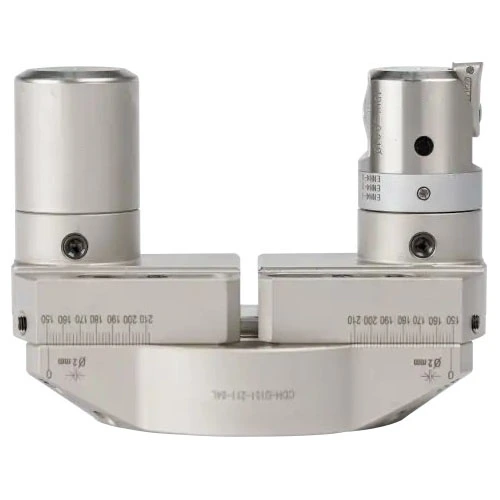

Kotterkop met grote diameter

Diameterbereik: 151 mm – 750 mm (5,945” – 29,528”)
• Lengtebereik: 84 mm (3,307”)
• Materiaal: H13 staal

Kenmerken en voordelen

• PAT. Diameterbereik: 151 mm – 750 mm
• Diameteraanpassing met 0,01 mm per verdeling
• Ontwerp met twee armen, één snijarm en één contragewicht
• Het voorgebalanceerde ontwerp minimaliseert trillingen tijdens het afwerken
• Zie pagina 106 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Productomschrijving

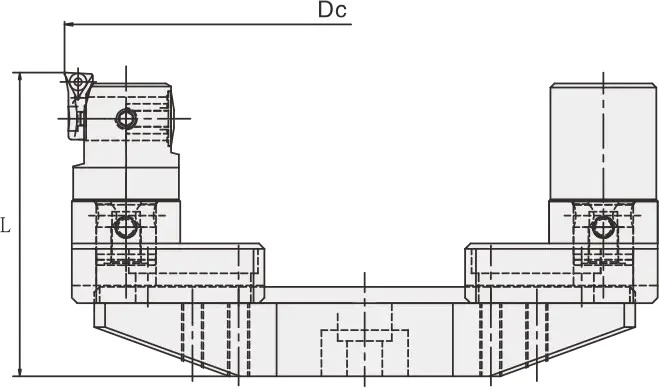

Afmetingen en technische specificaties

9 beschikbare configuraties

Snijdiameter (mm)	Lengte (mm)	Invoegen	Plaats de schroef	Steeksleutel erin	Snijblokschroef	Schuiftrimmerschroef	Massa (kg)	Snijbloksleutel	Schuiftrimmersleutel
151-211	84	TP1103..	M3*7	M3*7	M6*20	M8*25	4.75	L6	L2.5
210-290	84	TP1103..	M3*7	M3*7	M6*25	M8*25	5.15	L6	L2.5
290-370	84	TP1103..	M3*7	M3*7	M6*25	M8*25	6.12	L6	L2.5
370-450	84	TP1103..	M3*7	M3*7	M6*25	M8*25	7.05	L6	L2.5
450-550	84	TP1103..	M3*7	M3*7	M6*25	M8*25	8	L6	L2.5
550-650	84	TP1103..	M3*7	M3*7	M6*25	M8*25	9.05	L6	L2.5
650-750	84	TP1103..	M3*7	M3*7	M6*25	M8*25	10.05	L6	L2.5
8-55	78	TP1103..	M3*7	T8	—	—	2.9	—	—
—	—	TP1103..	M3*7	T8	—	—	3.4	—	—
