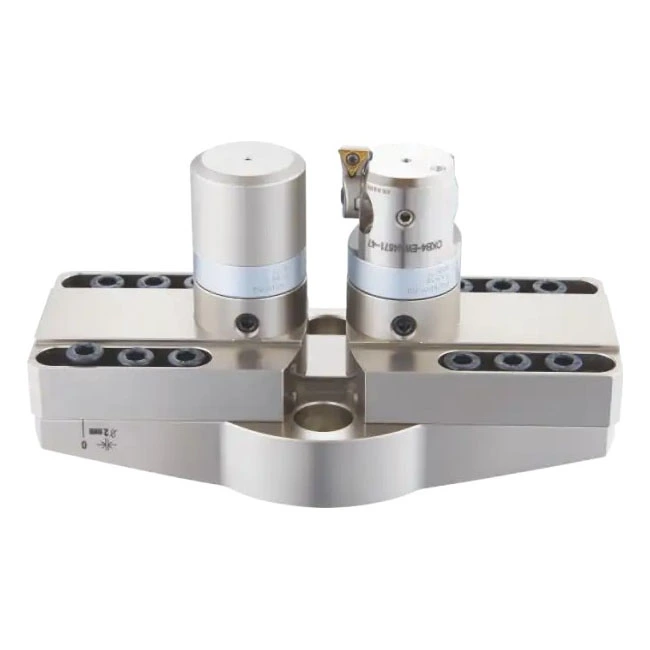

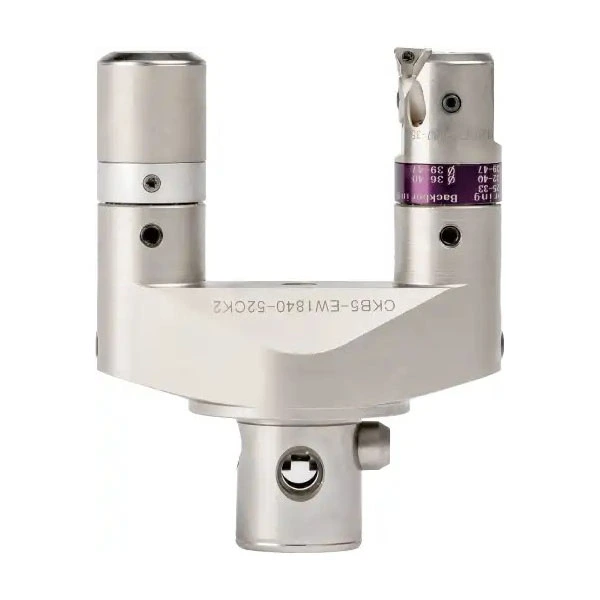

Pin-draaiende afwerkingskop

Diameterbereik: 8 mm – 120 mm (0,315” – 4,724”)
• Lengtebereik: 78 mm (3,071”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Extern kotterbereik: 8 mm – 127 mm
• Inwendig kotterbereik: 80 mm – 242 mm
• Omkeerbare hardmetalen wisselplaathouder voor inwendig en uitwendig kotteren
• Het ontwerp met dubbele armen en contragewicht vermindert trillingen en doorbuiging
• Zie pagina 106 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Productomschrijving

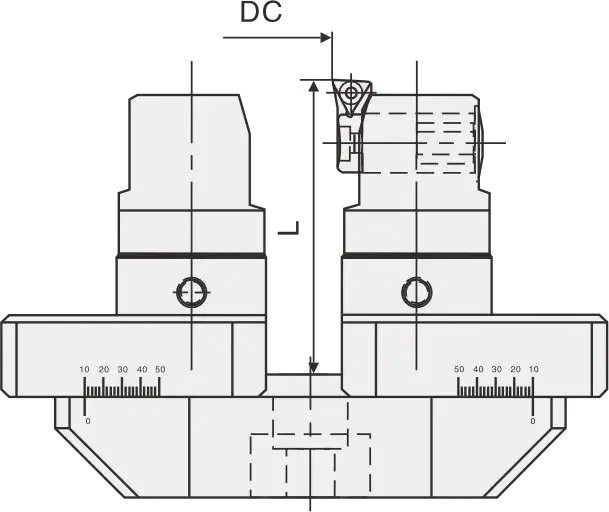

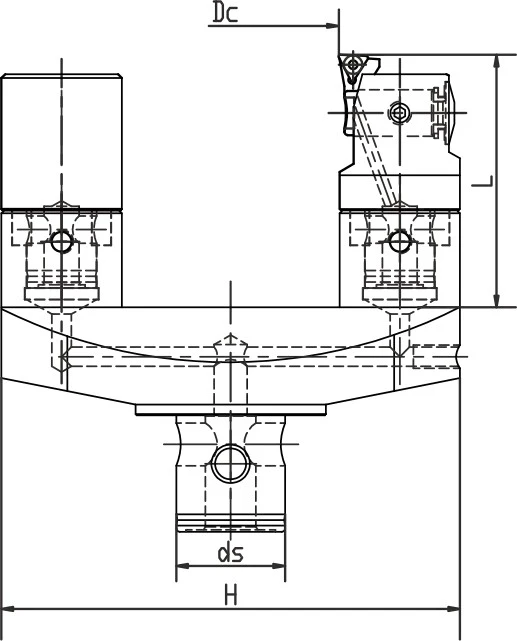

Afmetingen en technische specificaties

7 beschikbare configuraties

Snijdiameter (mm)	Houddiameter (mm)	Lengte (mm)	Snijblok	Buitenste snijbereik (mm)	Breedte (H) (mm)
80–88	28	52	CKB2-EWN2547-35.5	22–30	79
90–98	28	52	CKB2-EWN2547-35.5	32–40	89
119–129	28	63	CKB3-EWN3260-40	46–55	118
129–139	36	63	CKB3-EWN3260-40	56–65	128
139–149	36	63	CKB3-EWN3260-40	65–75	138
182–195	36	74	CKB4-EWN4174-47	87–100	179
209–222	36	74	CKB4-EWN4174-47	114–127	206
