XCMT hardmetalen wisselplaten

Diameterbereik: 4,40 mm – 17,40 mm (0,173” – 0,685”)
• Diktebereik: 1,70 mm – 5,56 mm (0,067” – 0,219”)
• Materiaal: hardmetaal

Kenmerken en voordelen

• Ontworpen voor gebruik als enkele wisselplaat in TCAP-boorsystemen
• 86° ruitvormige geometrie met een reliëfhoek van 7°
• Biedt een evenwicht tussen snijkantsterkte, speling en snijstabiliteit
• Zie pagina 93 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Productomschrijving

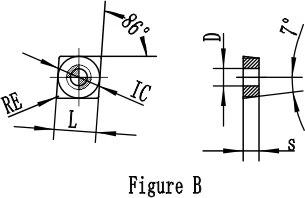

Afmetingen en technische specificaties

11 beschikbare configuraties

Randlengte (L) (mm)	Diam. invoegen. (IC) (mm)	Dikte (s) (mm)	Gatdia. (d) (mm)	Randpunt (r) (mm)	U-boordiameter (mm)
6.4	4.4	1.7	2.1	0.4	TCAP 08R
6.4	4.4	1.7	2.1	0.4	TCAP 08L
5.6	5.6	2.1	2.3	0.4	TCAP 10R
6.4	6.4	2.38	2.6	0.4	TCAP 12R
7.5	7.5	3.18	2.8	0.4	TCAP 14R
8.4	8.4	3.18	3.4	0.4	TCAP 16R
10.5	10.5	3.97	4.2	0.4	TCAP 20R
10.5	10.5	3.97	4.2	0.8	TCAP 20R
13.4	13.4	4.76	5.2	0.4	TCAP 25R
13.4	13.4	4.76	5.2	0.8	TCAP 25R
17.4	17.4	5.56	5.2	0.8	TCAP32R
