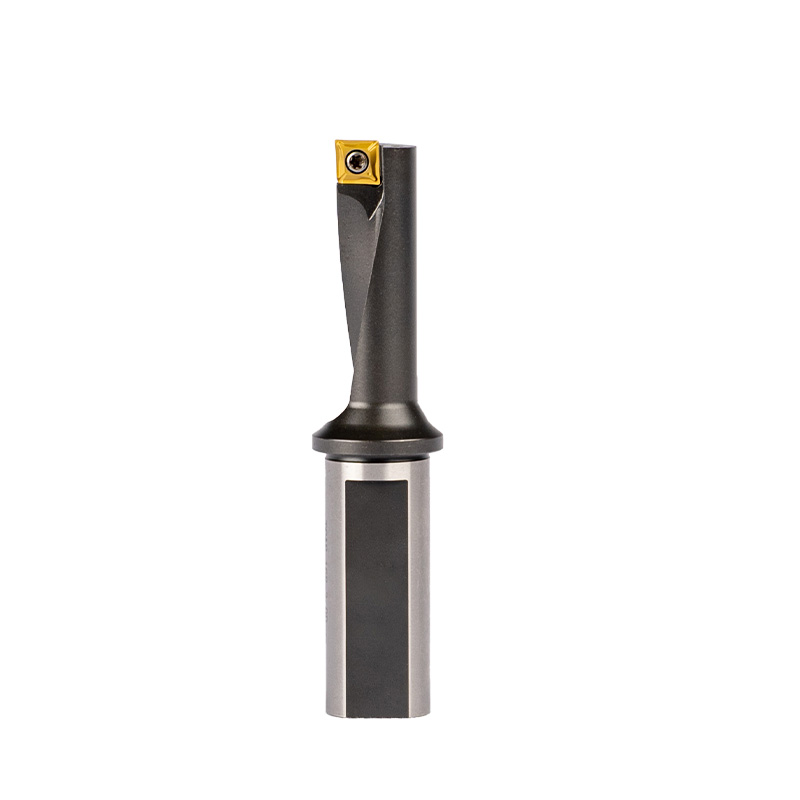

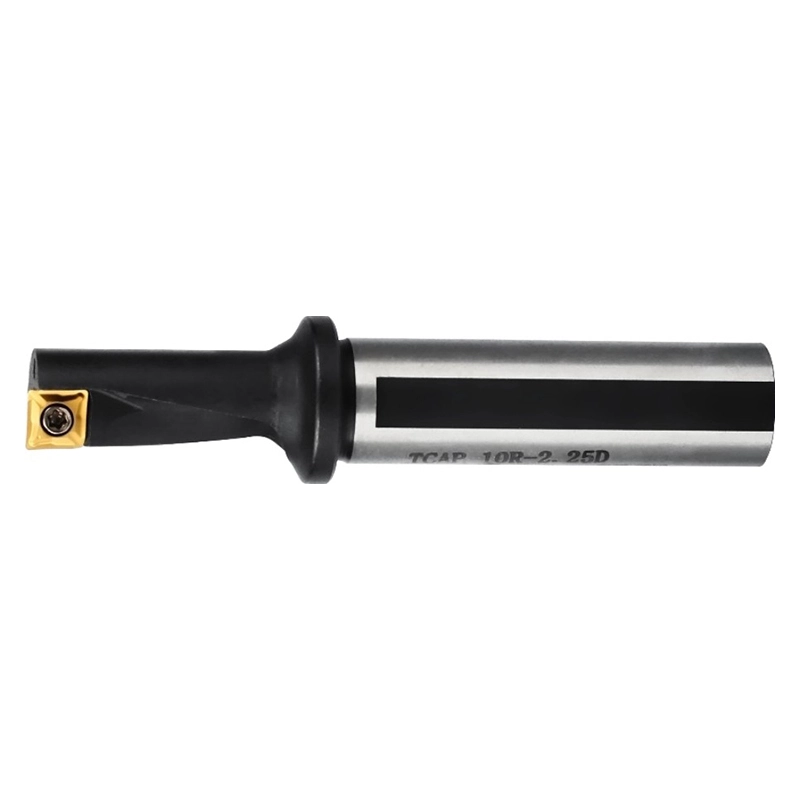

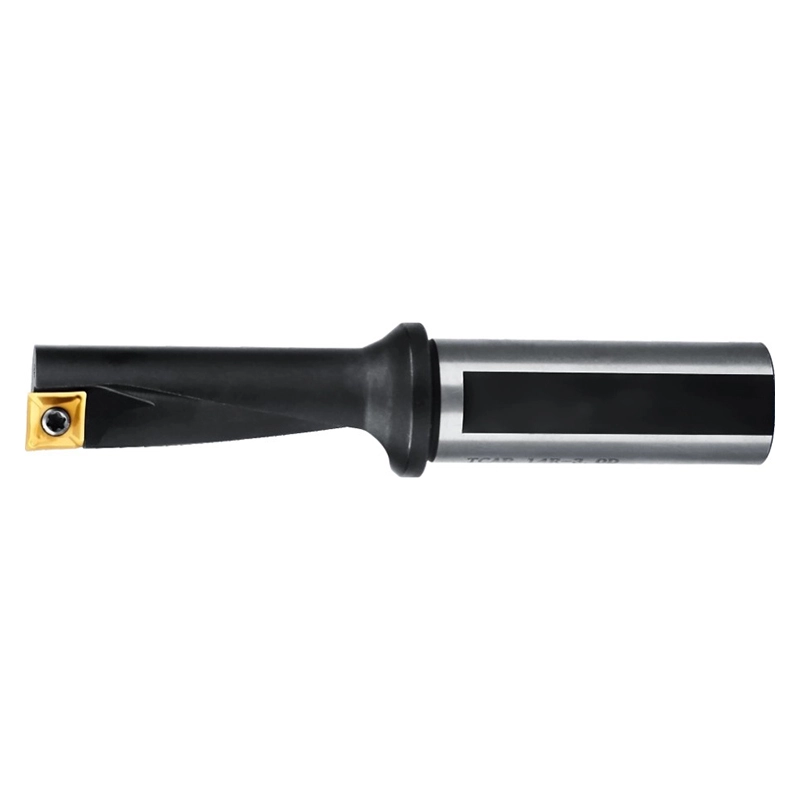

TCAP U-boor

Diameterbereik: 8 mm – 32 mm (0,315” – 1,26”)
• Lengtebereik: 2,25XD – 3XD
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

Kenmerken en voordelen

• Met een enkelvoudig XCMT-inzetstuk voor kleine diameters en minder onderhoud
• De centrale uitlaat van het Y-type zorgt voor een efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal
• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Eén koelmiddelkanaal zorgt voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 29 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Productomschrijving

Afmetingen en technische specificaties

32 beschikbare configuraties

Snijdiameter (mm)	Houddiameter (mm)	Totale lengte (mm)	Snijlengte (mm)	Houdlengte (mm)	XD-lengte	Toepasselijk inzetstuk
8	12	64.5	17.5	42	2.25	XCMT040104-R
8	12	64.5	17.5	42	2.25	XCMT040104-L
10	12	70.5	22.5	42	2.25	XCMT050204
10	12	70.5	22.5	42	2.25	XCMT050204
12	16	79	27	45	2.25	XCMT060204
12	16	79	27	45	2.25	XCMT060204
14	16	85	32	45	2.25	XCMT070304
14	16	85	32	45	2.25	XCMT070304
16	20	96	36	50	2.25	XCMT080304
16	20	96	36	50	2.25	XCMT080304
20	25	113	45	56	2.25	XCMT10T304
20	25	113	45	56	2.25	XCMT10T304
25	32	130	57	60	2.25	XCMT130404
25	32	130	57	60	2.25	XCMT130404
32	32	145	72	60	2.25	XCMT170508
32	32	145	72	60	2.25	XCMT170508
8	12	72.5	24	42	3	XCMT040104-R
8	12	72.5	24	42	3	XCMT040104-L
10	12	79	30	42	3	XCMT050204
10	12	79	30	42	3	XCMT050204
12	16	89	37	45	3	XCMT060204
12	16	89	37	45	3	XCMT060204
14	16	95	42	45	3	XCMT070304
14	16	95	42	45	3	XCMT070304
16	20	108	48	50	3	XCMT080304
16	20	108	48	50	3	XCMT080304
20	25	128	60	56	3	XCMT10T304
20	25	128	60	56	3	XCMT10T304
25	32	148	75	60	3	XCMT130404
25	32	148	75	60	3	XCMT130404
32	32	169	96	60	3	XCMT170508
32	32	169	96	60	3	XCMT170508
