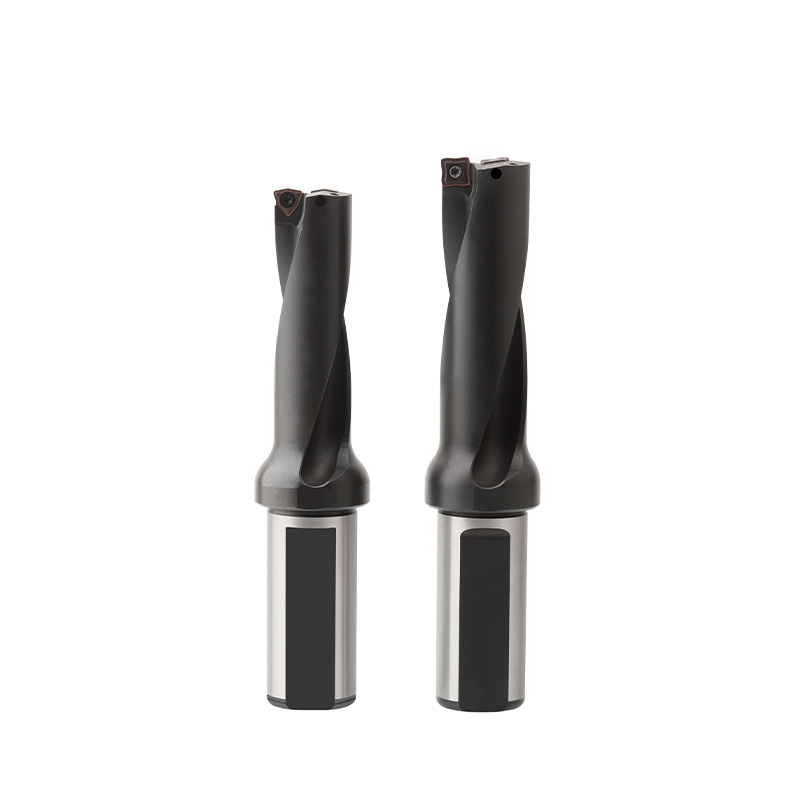

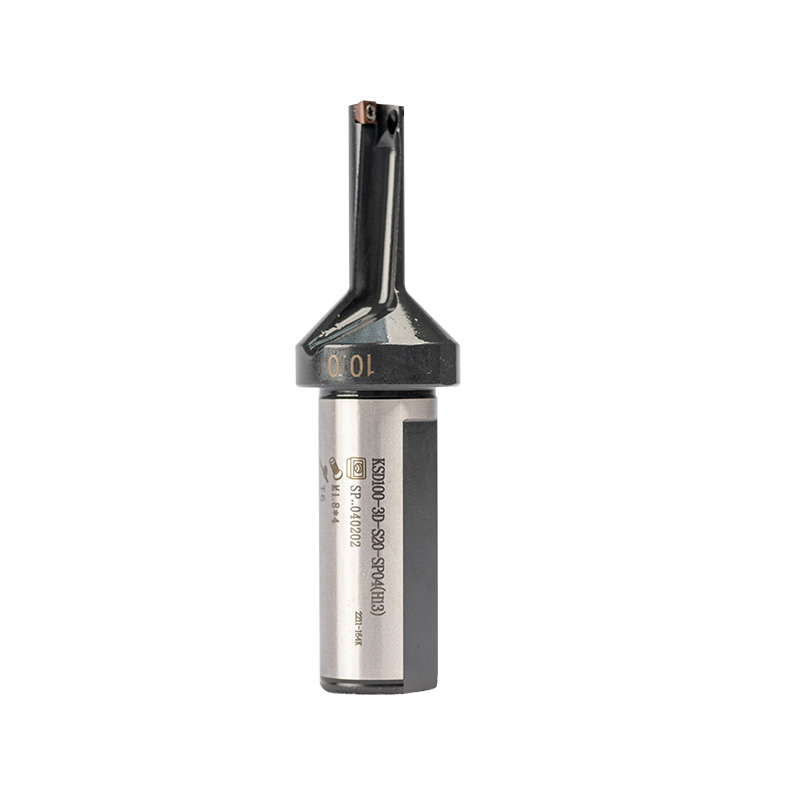

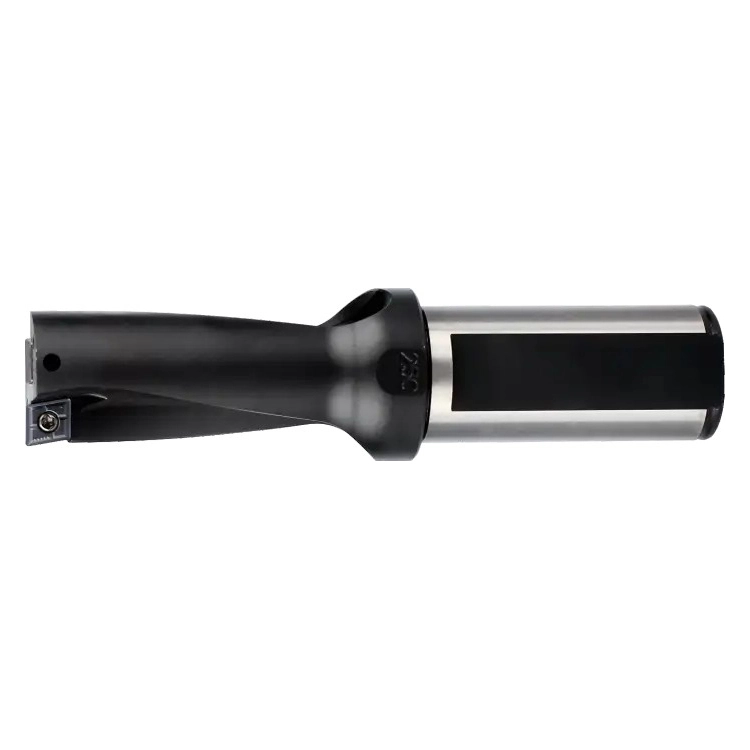

WDX U-boren

Diameterbereik: 15 mm – 35 mm (0,591” – 1,378”)
• Lengtebereik: 2XD
• Uitsluitend verkrijgbaar in H13-staal voor hoge precisiebewerking

Kenmerken en voordelen

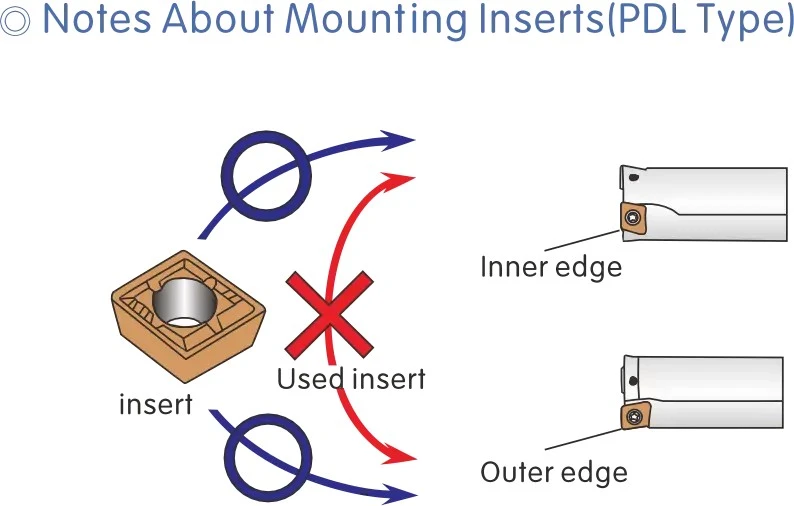

• Met een omtreks- en middenrand die gebruik maken van hetzelfde WDXT-inzetstuk met verschillende oriëntaties
• De centrale uitlaat van het Y-type zorgt voor een efficiënte spaanafvoer
• Wisselplaten van hardmetaal zorgen voor veelzijdigheid in werkstukmateriaal tot P-staal

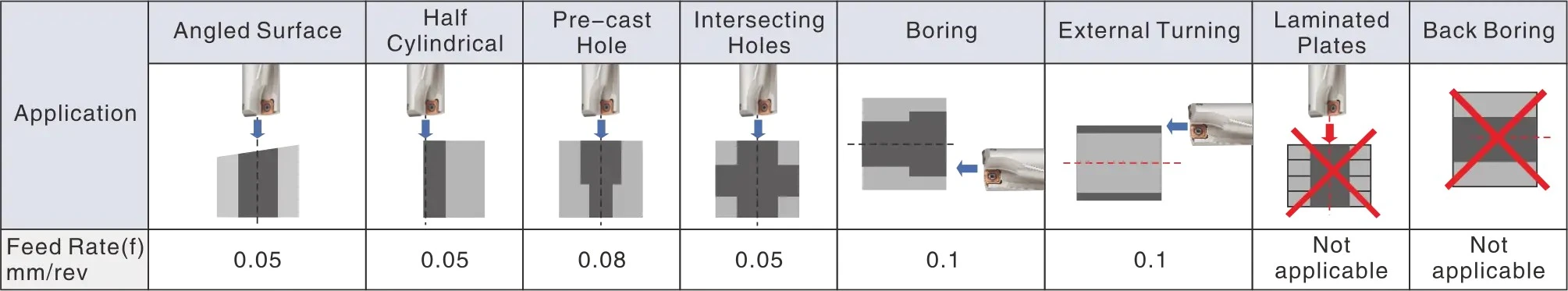

• Ontworpen voor het boren van rechte gaten, schuine oppervlakken, halfcilindrische, voorgegoten gaten, kruisende gaten, kotteren, uitwendig draaien en ruw gegoten, gesmede of gelaste ingangsoppervlakken
• Twee koelmiddelkanalen zorgen voor een grotere stroom, waardoor de verspaningssnelheid, de standtijd en de algehele productiviteit worden verbeterd.
• Het zeer stijve boorlichaam minimaliseert trillingen en geluid, waardoor een uitzonderlijke nauwkeurigheid van de gatgrootte en een superieure gatkwaliteit ontstaat.
• Zie pagina 26 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Productomschrijving

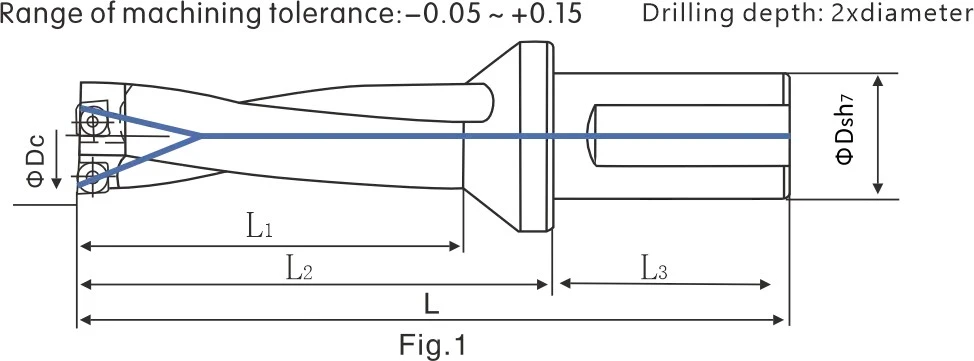

Afmetingen en technische specificaties

21 beschikbare configuraties

Snijdiameter (mm)	Houddiameter (mm)	Totale lengte (mm)	Snijlengte (mm)	Houdlengte (mm)	XD-lengte	Toepasselijk inzetstuk	Massa (kg)
15	25	92	33	56	2	WDXT042004	0.2
16	25	94	35	56	2	WDXT052504	0.2
17	25	96	37	56	2	WDXT052504	0.2
18	25	112	39	56	2	WDXT052504	0.3
19	25	114	41	56	2	WDXT063006	0.3
20	25	116	43	56	2	WDXT063006	0.3
21	25	118	45	56	2	WDXT063006	0.3
22	25	120	47	56	2	WDXT063006	0.4
23	25	122	49	56	2	WDXT073506	0.4
24	25	124	51	56	2	WDXT073506	0.4
25	25	126	53	56	2	WDXT073506	0.4
26	32	135	55	70	2	WDXT073506	0.6
27	32	137	57	70	2	WDXT073506	0.6
28	32	139	59	70	2	WDXT073506	0.7
29	32	143	62	70	2	WDXT094008	0.7
30	32	148	64	70	2	WDXT094008	0.7
31	32	150	66	70	2	WDXT094008	0.8
32	32	152	68	70	2	WDXT094008	0.8
33	32	154	70	70	2	WDXT094008	0.8
34	32	156	72	70	2	WDXT094008	0.8
35	32	158	74	70	2	WDXT094008	0.8
