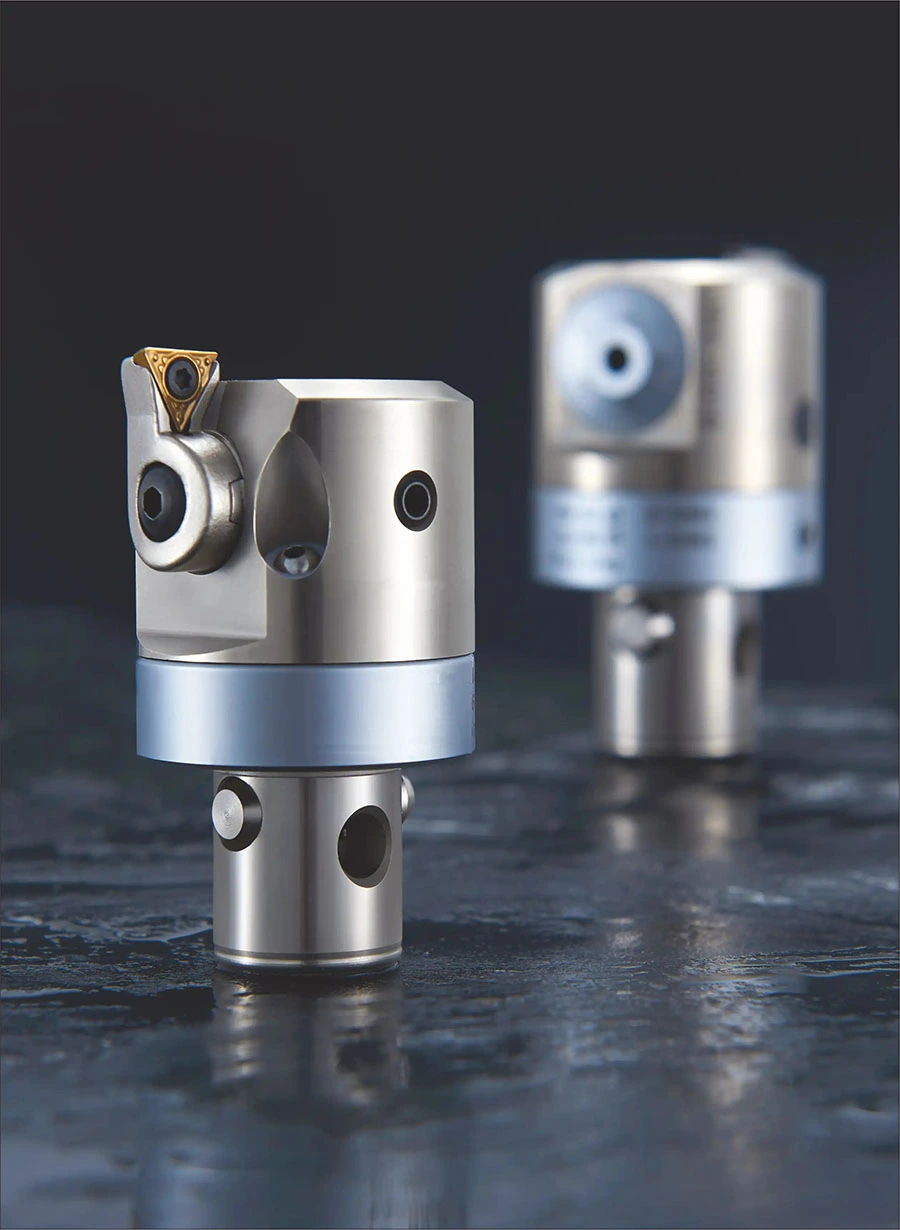

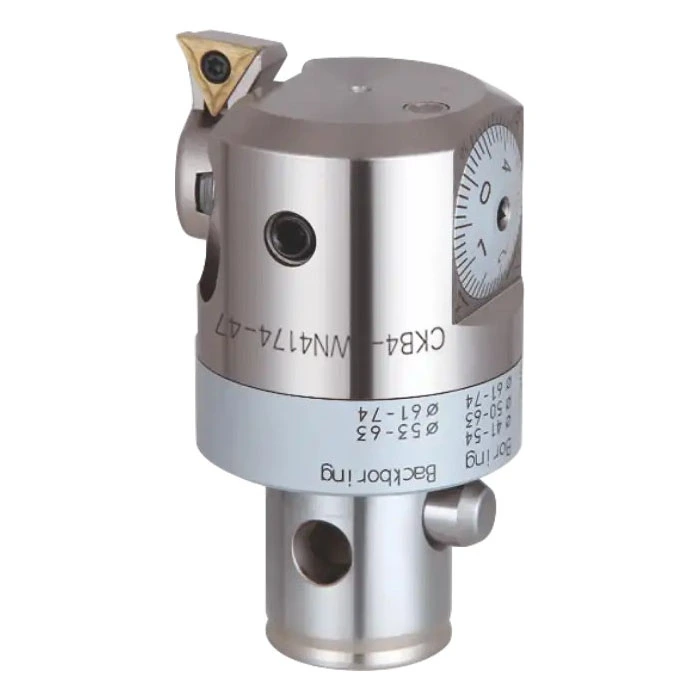

EWN Precisieboorkop

Diameterbereik: 20 mm – 203 mm (0,787” – 7,992”)
• Lengtebereik: 32,5 mm – 71 mm (1,28” – 2,795”)
• Materiaal: H13 staal

Kenmerken en voordelen

• Nauwkeurige noniusverstelling met 0,01 mm per verdeling
• Maximale snijsnelheid: 1200 m/min
• Voorgebalanceerd ontwerp voor bewerking op hoge snelheid
• Doorvoerkoeling

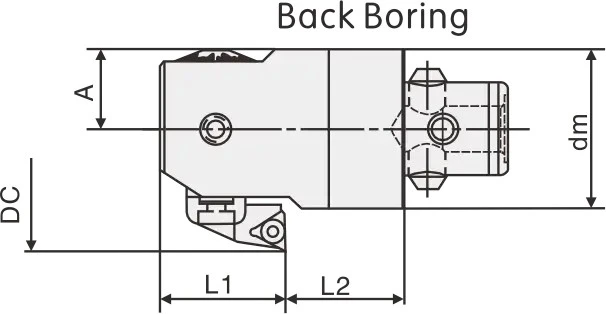

• Standaard trekkottermogelijkheid

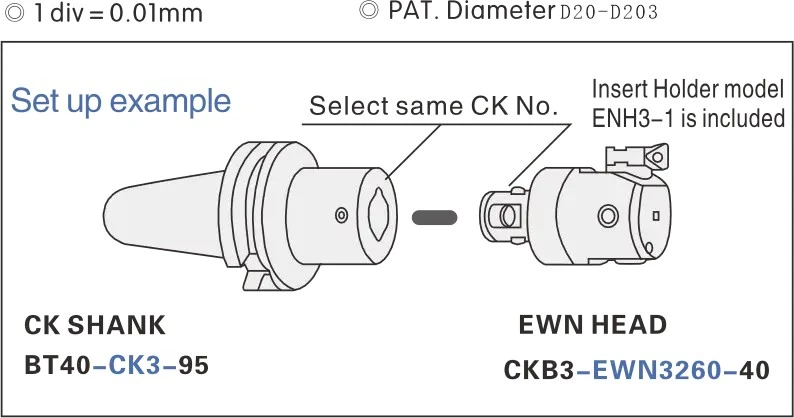

• Geleverd met ENH3-1 wisselplaathouder
• Zie pagina 101 van onze catalogus onder het tabblad “Download” voor gedetailleerde afmetingen, toleranties en toepasselijke inzetstukken
• Neem contact met ons op voor vragen over prijzen of oplossingen op maat

Stuur onderzoek

Beoordeling: 5.0

(Beoordeling aantal: 1)

Productomschrijving

Afmetingen en technische specificaties

7 beschikbare configuraties

Snijdiameter (mm)	Houddiameter (mm)	Lengte (mm)	Invoegen	Snijblok	Snijblokschroef	Massa (kg)	Snijbloksleutel	Verzinkboor snijdiameter (mm)	Verzinkdiepte (buiten L1) (mm)	Verzinkdiepte (binnen L2) (mm)	Binnenradius (A) (mm)
20-26	19	32.5	TP..0802..	ENH1-1	M2,2×5	0.09	T7	30-31	20	10	10
25-33	24	35.5	TP..0802..	ENH2-1	M2,2×5	0.15	T7	38-41	22	10	12.5
32-42	31	40	TP..0802..	ENH3-1	M2,2×5	0.25	T7	48-52	25	9	16
41-54	39	47	TC..1102..	ENH4-1	M2,5×6	0.43	T8	59-67	30	13	20
53-70	49	57	TP..1103..	ENH5-1	M3×7	1.25	T8	61-73	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5×6	1.78	T8	77-98	45	23	32.5
100-153	63	71	TP..1103..	ENH6-1	M3×7	2.53	T8	107-155	45	23	45.5
